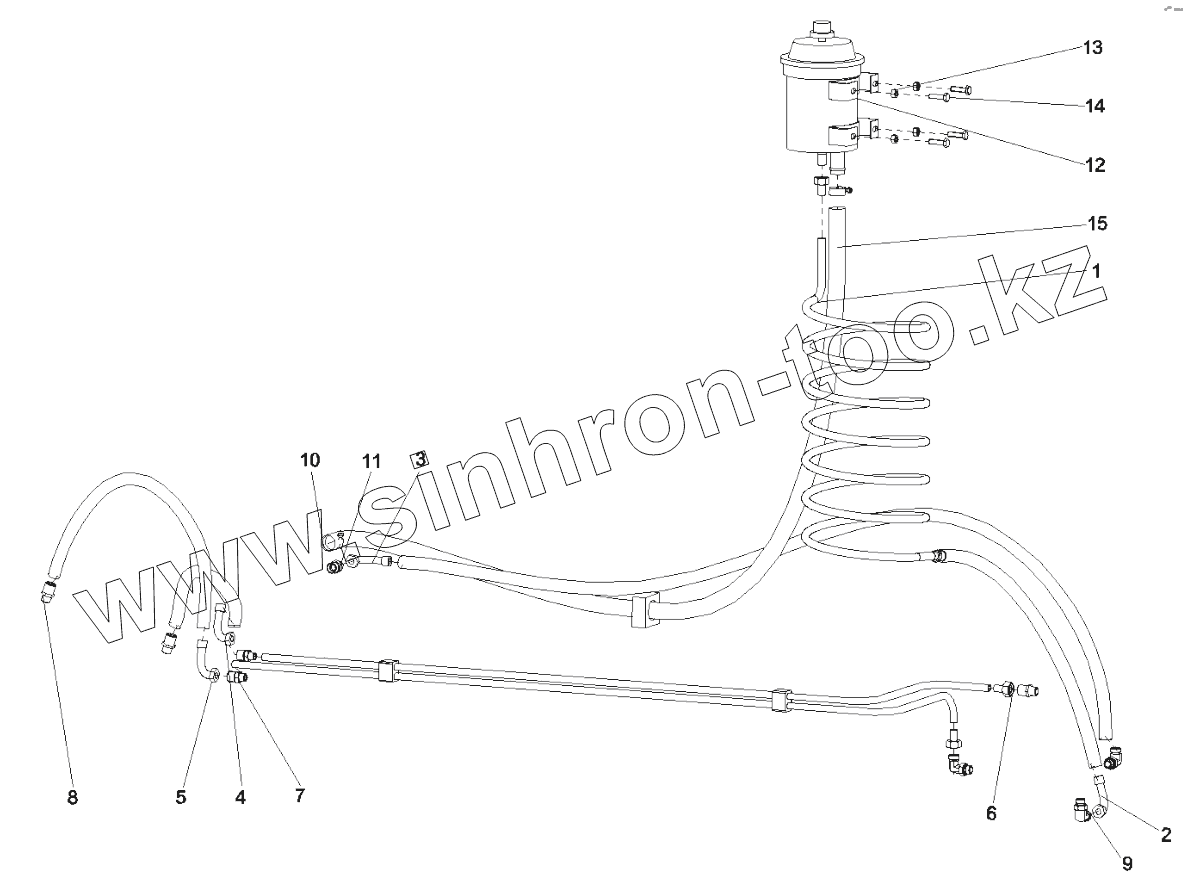

Каталог запасных частей к технике: SANY QY50CS93. 10435089 Piping, steering

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 60020493 Cooling pipe assy, spire
2 B230103000278 Hose, rubber
3 B230103000283 Hose
4 B230103004501 Hose, rubber
5 B230103004504 Hose, rubber
6 10016671 Pipe assy, steel
7 10016669 Pipe assy, steel
8 A229900002499 Adaptor, Tube
9 A229900002820 Connector, pipe
10 A229900002965 Hoop, ring, hose
11 A229900006314 Joint
12 A810299019000 Steering reservoir assy
13 A210319000001 Nut
14 A210111000025 Bolt
15 10999387 Hose, oil inlet, oil pump, steering
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
