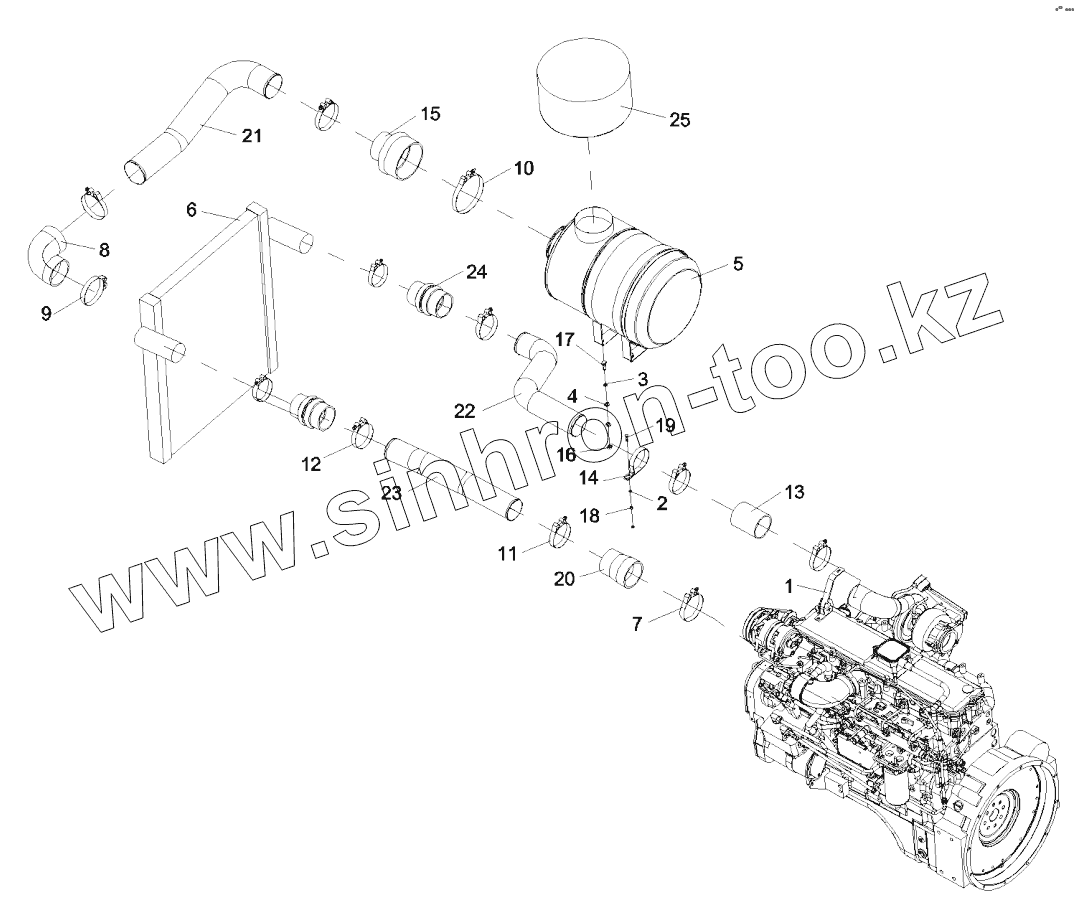

Каталог запасных частей к технике: SANY QY50CS93. 10207320 Air inlet system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 10550459 Bracket
2 A210405000006 Washer
3 A210401000001 Washer
4 A210405000011 Washer
5 A222100000589 Air cleaner
6 A229900003112 Radiator
7 A229900004506 Hoop, T-type
8 A820606010827 Rubber elbow
9 A229900002263 T - Hoop
10 A229900003895 Anchor ear, T-type
11 A229900002222 Anchor ear, T-type
12 A210855000052 T - Hoop
13 A820606030699 Hose, straight, rubber
14 A820101330777 Clamp, pipe, steel
15 A820606030686 Tube, outlet, air cleaner
16 A210307000017 Nut
17 A210111000023 Bolt
18 A210307000016 Nut
19 A210111000081 Bolt
20 10177596 Hose, rubber, viarable diamater
21 10206662 Bend tube, air intake
22 10502088 Pipe, steel, air inlet, intercooler
23 10502087 Pipe, steel, air outlet, intercooler
24 10479715 Hose, straight, rubber, viariable diameter
25 A222100000590 Aeration filter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
