Каталог запасных частей к технике: SANY QY50CS93. 10182622 Electrical system, swing table

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
30
31
32
33
34

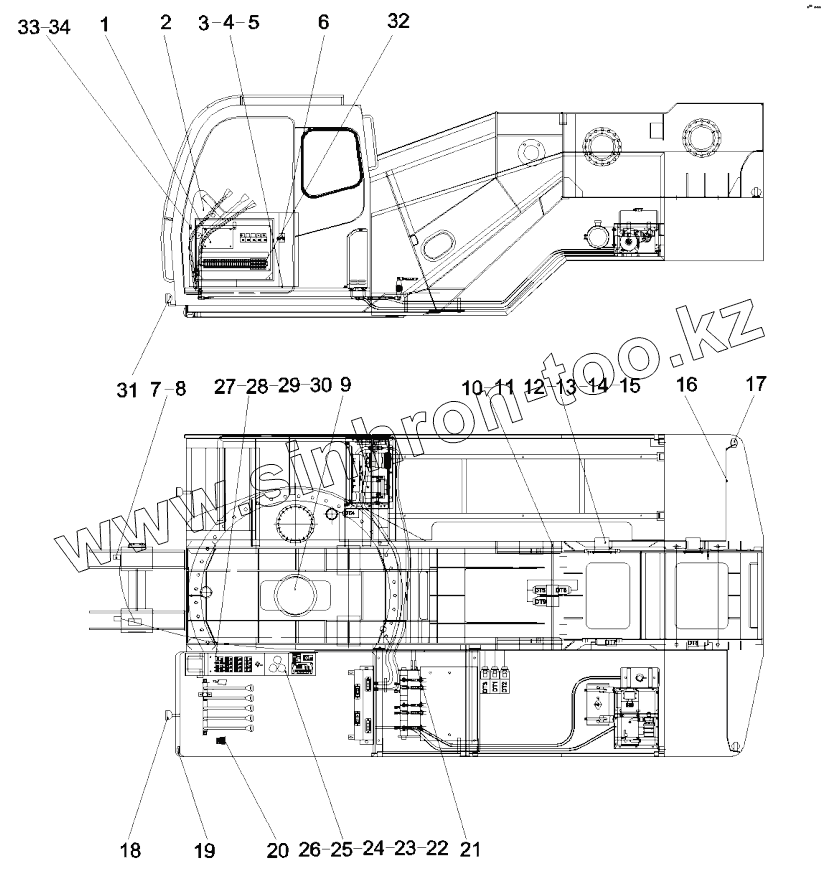

Позиция на иллюстрации Заводской номер детали Название детали
1 10181950 Layout, panel, operation
2 A810299000516 SANY LCD Display Screen Assy
3 A210202000024 Screw
4 A210401000015 Washer
5 A210405000005 Washer
6 A810201990116 Terminal, mobile
7 B240600000244 Sensor, pressure
8 10182609 Harness, sensor, pressure
9 10117085 Conduction ring subassy
10 10181949 Harness, solenoid valve
11 A229900001996 Device, safety, rope, wire
12 A210111000089 Bolt
13 A210404000005 Washer
14 A210401000017 Washer
15 10142437 Harness 1
16 10140655 Lamp subassy, outline, rear
17 A241100000312 Lamp, working
18 A240500000075 Horn, electric
19 A241200000272 Switch, pedal
20 B241200000657 Socket, chip-type
21 B241200000884 Switch, proximity
23 A210307000015 Nut
24 A210111000078 Bolt
25 A210307000016 Nut
26 A210401000016 Washer
27 A210405000006 Washer
28 A210111000081 Bolt
29 A210111000079 Bolt
30 10791144 Harness diagram, panel
31 A242000000313 Terminal
32 A210770000072 Terminal
33 B240700000006 Relay
34 B240700000007 Sleeve, protective, socket, relay,
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
