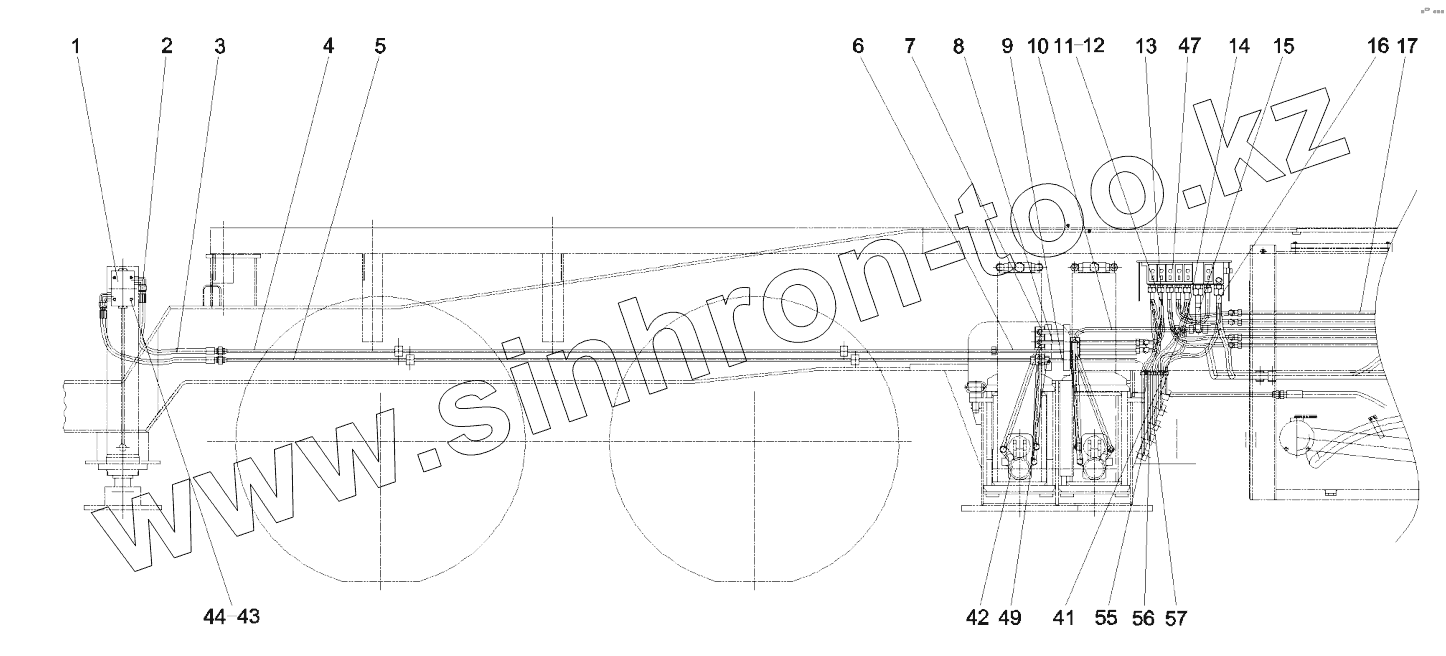

Каталог запасных частей к технике: SANY QY50CS93. 10180365 Pipeline, hydraulic, chassis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
41
42
43
44
47
49
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
1 B222200000021 Lock, hydraulic, dual-directional
2 A229900002578 Connector, pipe
3 B230103003345 Hose, rubber
4 A810201023110 Pipe, steel
5 A810201023111 Pipe, steel
6 A810201026000 Pipe, steel
7 A810201023179 Pipe, steel
8 A810201023180 Pipe, steel
9 A810201023270 Pipe, steel
10 A810201023276 Pipe, steel
11 A810201023277 Pipe, steel
12 A229900005515 Connector, pipe
13 B230103000330 Hose, rubber
14 A229900002747 Connector, pipe
15 B230103000367 Hose
16 B230103008060 Hose, rubber
17 A810201023284 Pipe, steel
41 A810201023178 Pipe, steel
42 A810201023784 Piping, outrigger, front
43 A210204000149 Screw
44 A210401000017 Washer
47 10138579 Multi-way valve assy
49 A229900002562 Connector, pipe
55 11008224 Pipe assy, steel
56 11008226 Pipe assy, steel
57 11008229 Pipe assy, steel
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
