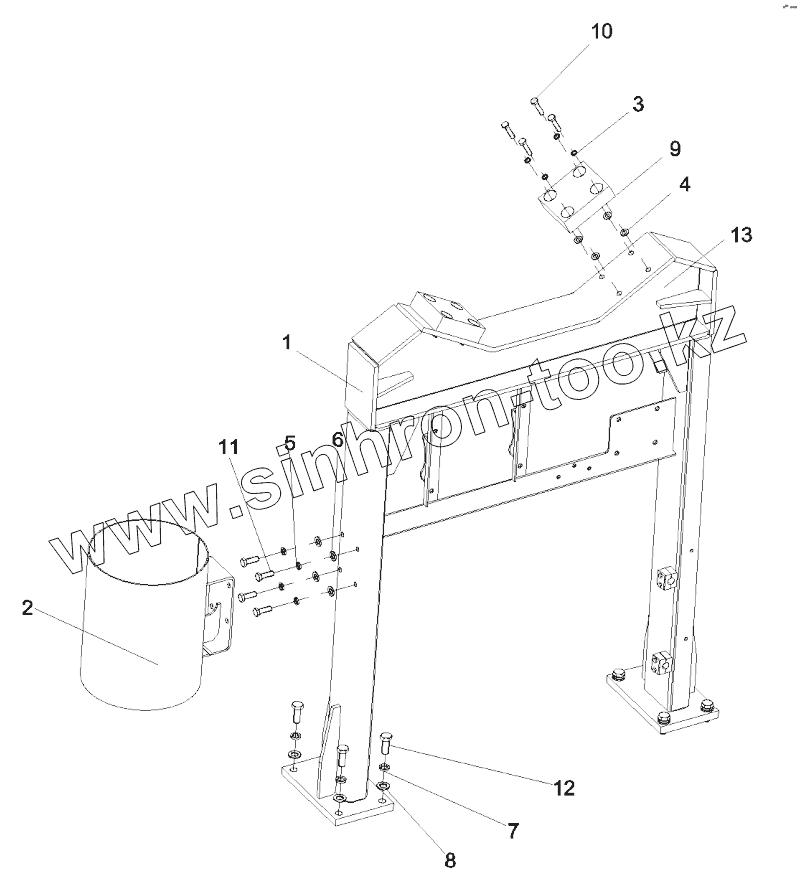

Каталог запасных частей к технике: SANY QY50CS93. 10131163 Boom bracket

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 10131160 Bracket
2 10917043 Drum, hook, auxiliary
3 A210401000001 Washer
4 A210405000011 Washer
5 A210401000002 Washer
6 A210405000001 Washer
7 A210401000004 Washer
8 A210405000003 Washer
9 A820601040311 Plate
10 A210111000028 Bolt
11 A210111000039 Bolt
12 A210111000112 Bolt
13 A210307000017 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
