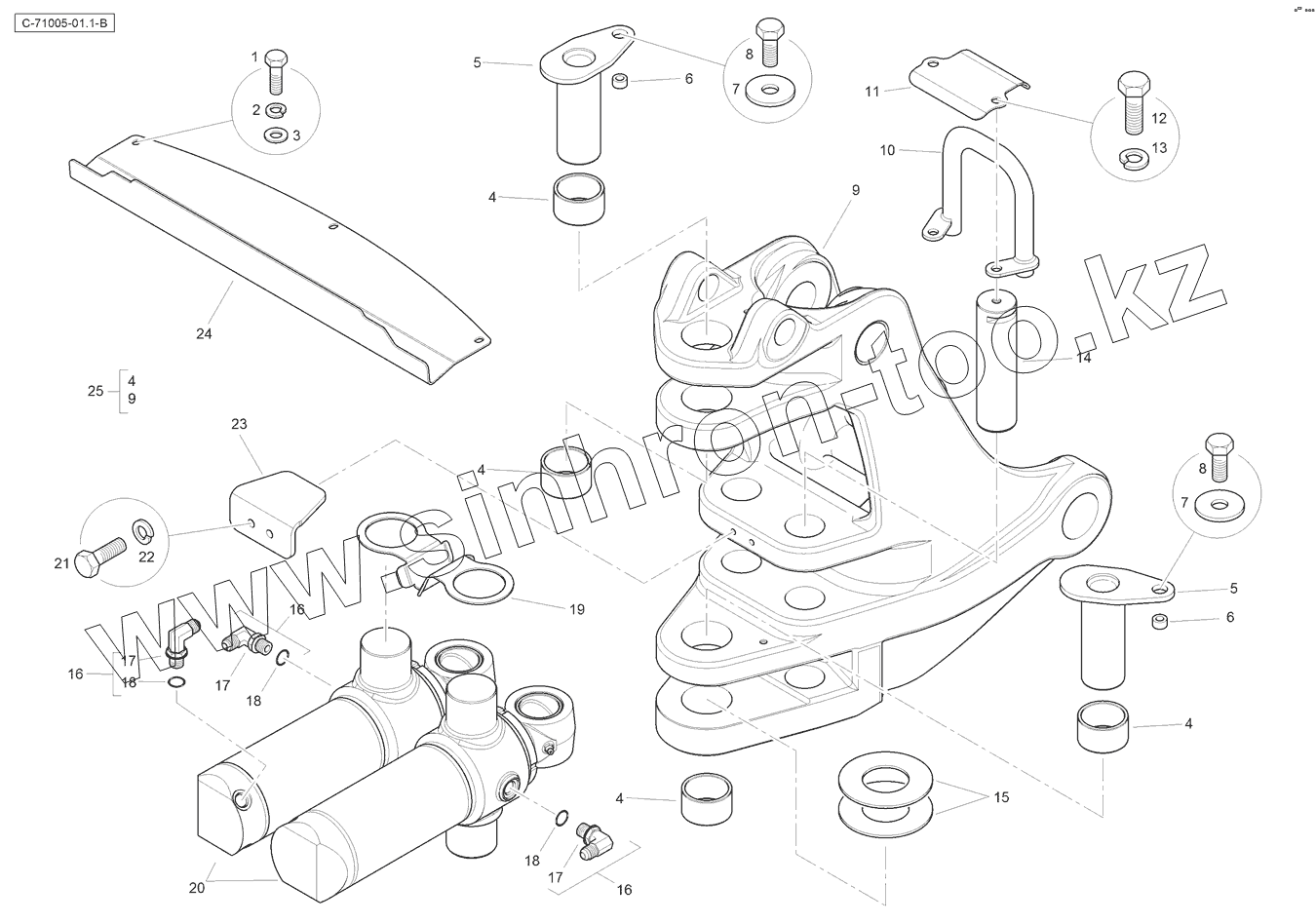

Каталог запасных частей к технике: RM-Terex TLB-990 Tier 3. Swing System - Centremount - 15ft

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
16
16
17
17
17
18
18
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 339761X1 Болт
2 339374X1 Шайба
3 390972X1 Шайба
4 6111423M1 Bush
5 6114960M91 Pin
6 6111417M1 Распорка
7 339735X1 Закаленная шайба М10
8 3009492X1 Винт
9 T125953 Swing Arm Casting
10 T126108 Hose Guide
11 T126161 Hose Guide Slider
12 3009507X1 Bolt
13 339369X1 Шайба
14 T126200 Pin
15 3521389M1 Washer
16 358762X91 Колено
17 Elbow Elbow
18 831497M1 Кольцевое уплотнение
19 T101732 Clip
20 T122083 Slew Cylinder
21 6007776M1 Bolt
22 339376X1 Шайба
23 T126199 Angle Retainer Pin
24 T103513 Cover Plate
25 T126206 Swing Casting
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
