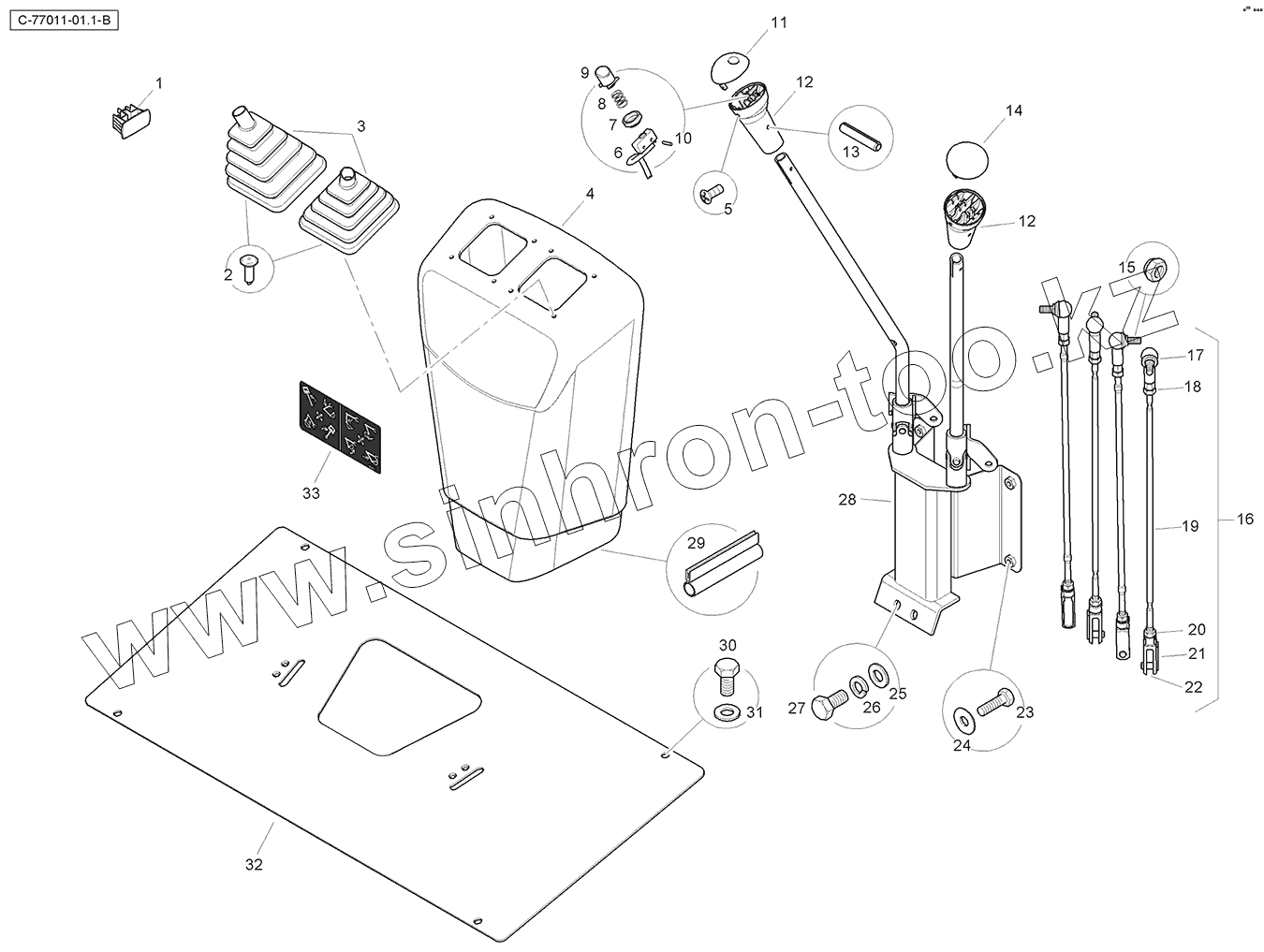

Каталог запасных частей к технике: RM-Terex TLB-990 Tier 3. Digger Controls - X Pattern

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 6114338M1 Plug
2 3521303M3 Кнопка с "елочными" пазами
3 T102481 Gaiter
4 T102576 Trim Moulding
5 3516886M1 Винт
6 T125245 Switch
7 3522894M1 Чехол
8 3520328M3 Пружина
9 3521894M4 Кнопка
10 3522507M3 Ось
11 T103708 Knob Top
12 3522621M5 Основание рукоятки управления
13 3019531X1 Цилиндрический штифт
14 T103928 Knob Top
15 394367X1 Гайка
16 T102612 Rod Assembly
17 3517518M1 Шаровой шарнир составной
18 339169X1 Гайка
19 T102613 Rod
20 3519650M1 Гайка
21 3520666M1 Палец вилки
22 3519590M1 Clevis
23 339666X1 Винт
24 391038X1 Шайба
25 390972X1 Шайба
26 339374X1 Шайба
27 339124X1 Болт
28 T125620 Digger Control Levers
29 T110727 Seal
30 339124X1 Болт
31 390972X1 Шайба
32 T103298 Floor Plate
33 T106997 Decal - Digger Controls
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
