Каталог запасных частей к технике: RM-Terex TLB-990 Tier 3. Digger Bucket - Standard - 450mm

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

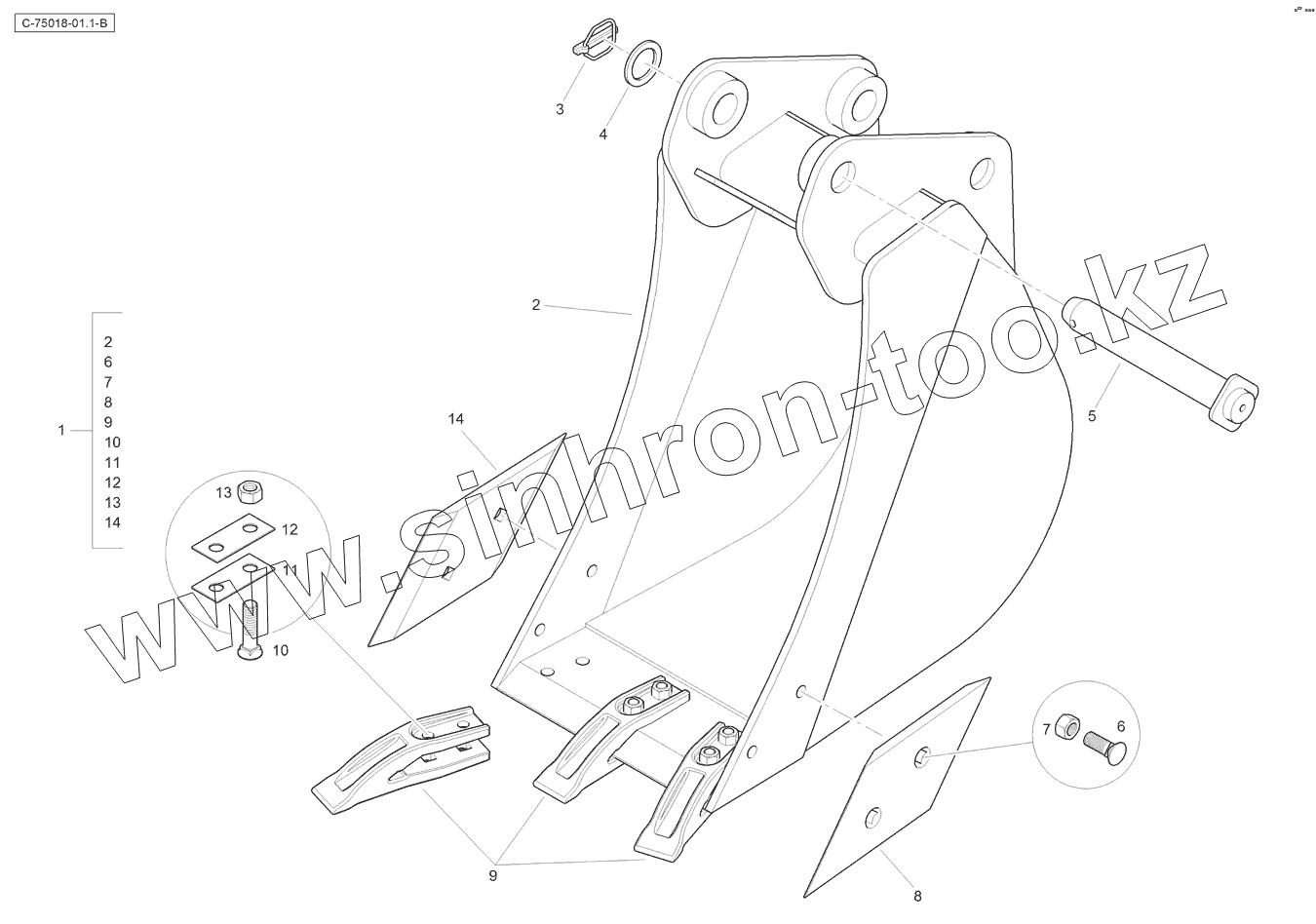

Позиция на иллюстрации	Заводской номер детали		Название детали
1	T103211		Digger Bucket Assy.
2	T103210		Digger Bucket
3	3516522M91		Pin Safety Linch
4	3501790M1		Шайба М46-65-5 Z
5	3516519M94		Штифт и пластина 45 - 322,5
6	353422X1		Болт
7	353427X1		Гайка
8	3500531M1		Боковой резец ковша левый
9	1462201M3		Tooth
10	353915X1		Болт
11	862738M1		Прокладка
12	862739M1		Прокладка
13	353427X1		Гайка
14	3500532M1		Боковой резец ковша правый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
