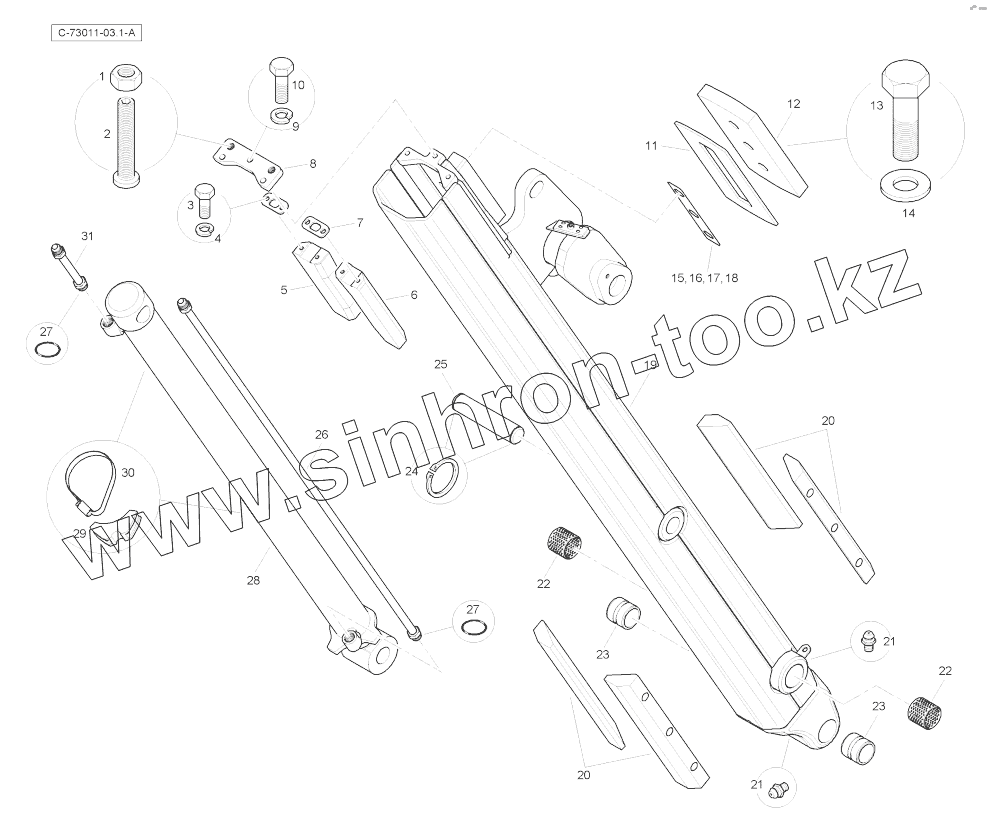

Каталог запасных частей к технике: RM-Terex TLB-890 (часть 2). Dipper - Inner - 15ft - Yellow

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

21

22

22

23

23

24

25

26

27

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	339034X1		Гайка
2	T119129		Adjuster Screw
3	3009492X1		Винт
4	339376X1		Шайба
5	T125308		Wear Pad
6	T125309		Wear Pad
7	T125310		Retaining Plate
8	T125314		Retainer
9	339369X1		Шайба
10	391934X1		Bolt
11	T125434		Wear Pad
12	T125429Y02		Cover Plate
13	T125408		Bolt
14	896-11024		Шайба
15	T125328		Shim
16	T125333		Shim
17	T125334		Shim
18	T125335		Shim
19	T125547Y02		Extendable Dipper Inner
20	6111618M1		Wear Pad
21	339608X1		Масленка
22	6111713M1		Подшипник
23	3500009M3		Втулка
24	339820X1		Наружное пружинное кольцо
25	6111678M1		Pin
26	T111064		Tube Assy
27	835024M1		Кольцевое уплотнение
28	T111433		Cylinder
29	T114670		Saddle
30	3517728M1		Хомут
31	T111066		Tube Assy

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
