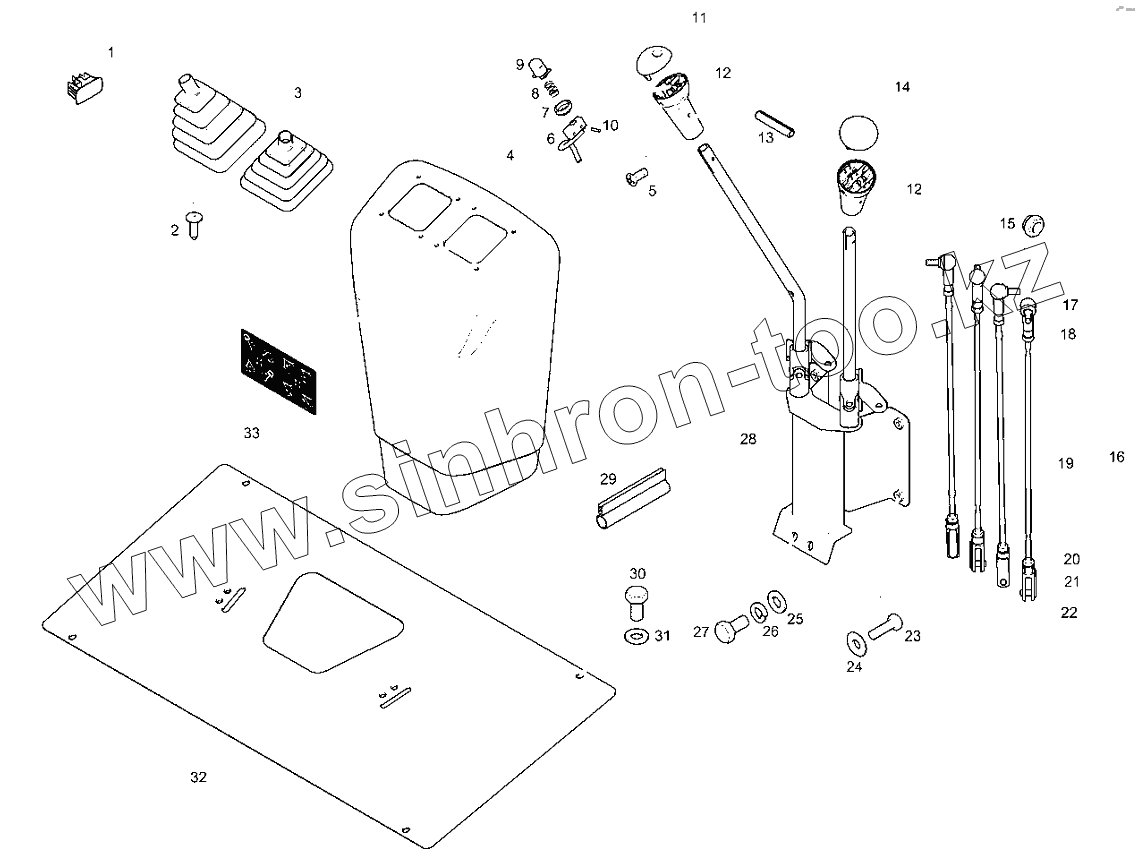

Каталог запасных частей к технике: RM-Terex TLB-840. Управление рукоятью - шаблон Х

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 6114338М1 Переключатель - заглушка
2 3521303МЗ Защелка, пластиковая - Гофрированный чехол рычага
3 Т102481 Гофрированный чехол - Управление рукоятью
4 Т102576 Литая отделка - Управление рукоятью
5 3516886М1 Винт C/Sk 1/4 Длина
6 Т103924 Выключатель в сборе
7 3522894М1 Основание поворотного регулятора
8 3520328МЗ Пружина
9 3521894М4 Кнопка управления погрузчиком
10 3522507МЗ Параллельный штифт
11 Т103708 Верх поворотного регулятора
12 3522621М5 Основание поворотного регулятора
13 3019531X1 Цилиндрический штифт
14 Т103928 Верх поворотного регулятора
15 394367X1 Гайка
16 Т102612 Шток в сборе - Шаблон х
17 3517518М1 Шаровое соединение М8
18 339169X1 Гайка
19 Т102613 Шток - Шаблон х
20 3519650М1 Гайка, шестигранная - М8, левая сторона, резьба
21 3520666М1 Штифт и пружинный зажим
22 3519590М1 Шплинт
23 339666X1 Винт
24 391038X1 Шайба
25 390972Х1 Шайба М8-17-1 Zwеl
26 339374X1 Шайба
27 339124X1 Болт
28 Т102596 Управление рукоятью - Шаблонх- Сварная конструкция в сборе
29 Т110727 Уплотнение отделки
30 339124X1 Болт
31 390972Х1 Шайба М8-17-1 Zwеl
32 Т103298 Задняя сварная пластина пола в комплекте - Механическая часть
33 Т106997 Наклейка - Управление рукоятью - Механическая часть - Шаблон х
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
