Каталог запасных частей к технике: RM-Terex TLB-840. Управление рукоятью - ISO или Sae

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

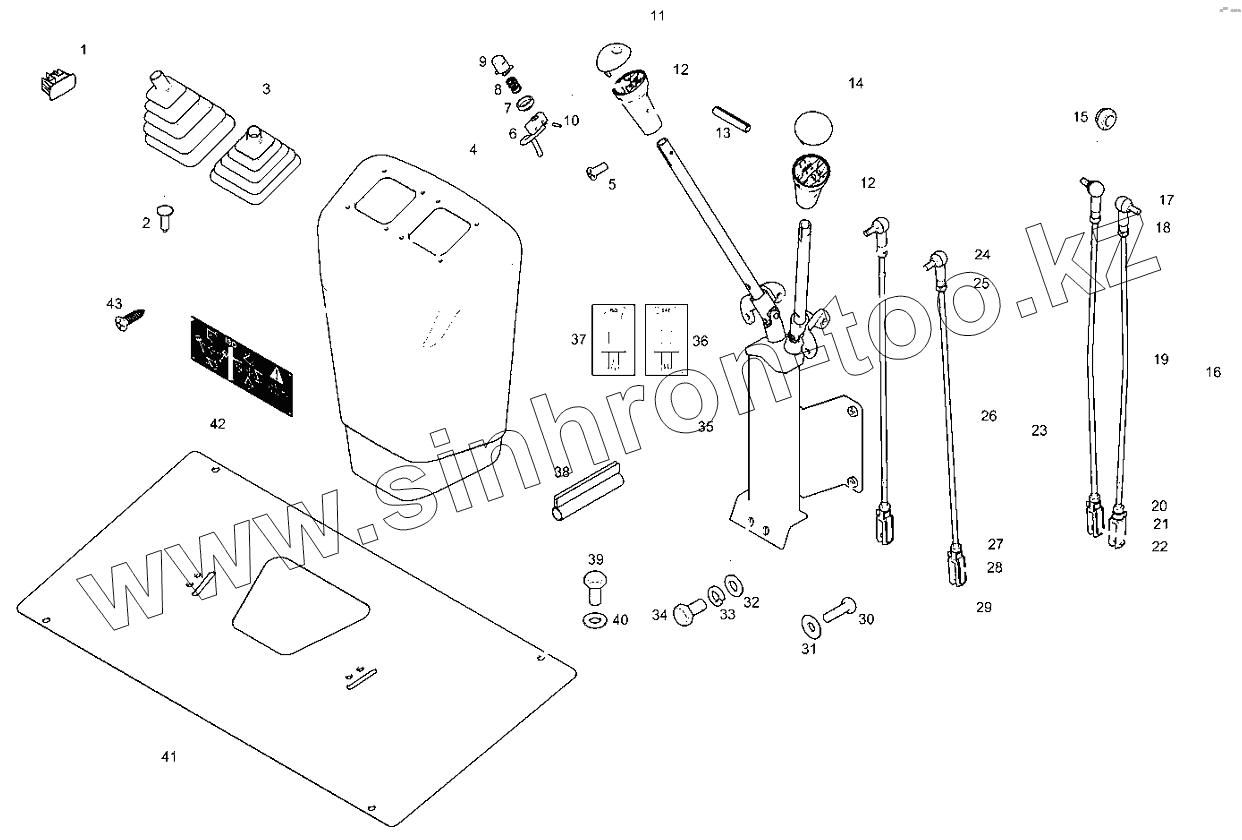

Позиция на иллюстрации Заводской номер детали Название детали
1 6114338М1 Переключатель - заглушка
2 3521303МЗ Защелка, пластиковая - Гофрированный чехол рычага
3 Т102481 Гофрированный чехол - Управление рукоятью
4 Т102576 Литая отделка - Управление рукоятью
5 3516886М1 Винт C/Sk 1/4 Длина
6 Т103924 Выключатель в сборе
7 3522894М1 Основание поворотного регулятора
8 3520328МЗ Пружина
9 3521894М4 Кнопка управления погрузчиком
10 3522507МЗ Параллельный штифт
11 Т103708 Верх поворотного регулятора
12 3522621М5 Основание поворотного регулятора
13 3019531X1 Цилиндрический штифт
14 Т103928 Верх поворотного регулятора
15 394367X1 Гайка
16 Т102474 Шток в комплекте - Управление рукоятью
17 3517518М1 Шаровое соединение М8
18 339169X1 Гайка
19 Т102475 Шток - Управление рукоятью
20 3519650М1 Гайка, шестигранная - М8, левая сторона, резьба
21 3519590М1 Шплинт
22 3520666М1 Штифт и пружинный зажим
23 Т102472 Шток в комплекте - Управление рукоятью
24 3517518М1 Шаровое соединение М8
25 339169X1 Гайка
26 Т102473 Шток - Управление рукоятью
27 3519650М1 Гайка, шестигранная - М8, левая сторона, резьба
28 3520666М1 Штифт и пружинный зажим
29 3519590М1 Шплинт
30 339666X1 Винт
31 391038X1 Шайба
32 390972Х1 Шайба М8-17-1 Zwеl
33 339374X1 Шайба
34 339124X1 Болт
35 Т102459 Управление рукоятью - Механическая часть - Сварная конструкция в сборе
36 6111107М1 Наклейка - Конфигурация штока
37 6111108М1 Наклейка - Конфигурация штока
38 Т110727 Уплотнение отделки
39 339124X1 Болт
40 390972Х1 Шайба М8-17-1 Zwеl
41 Т103298 Задняя сварная пластина пола в комплекте - Механическая часть
42 Т106998 Наклейка - Управление рукоятью - Механическая часть - Iso/Sae Переворачиваемая
43 365915X1 Винт - № 6х16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
