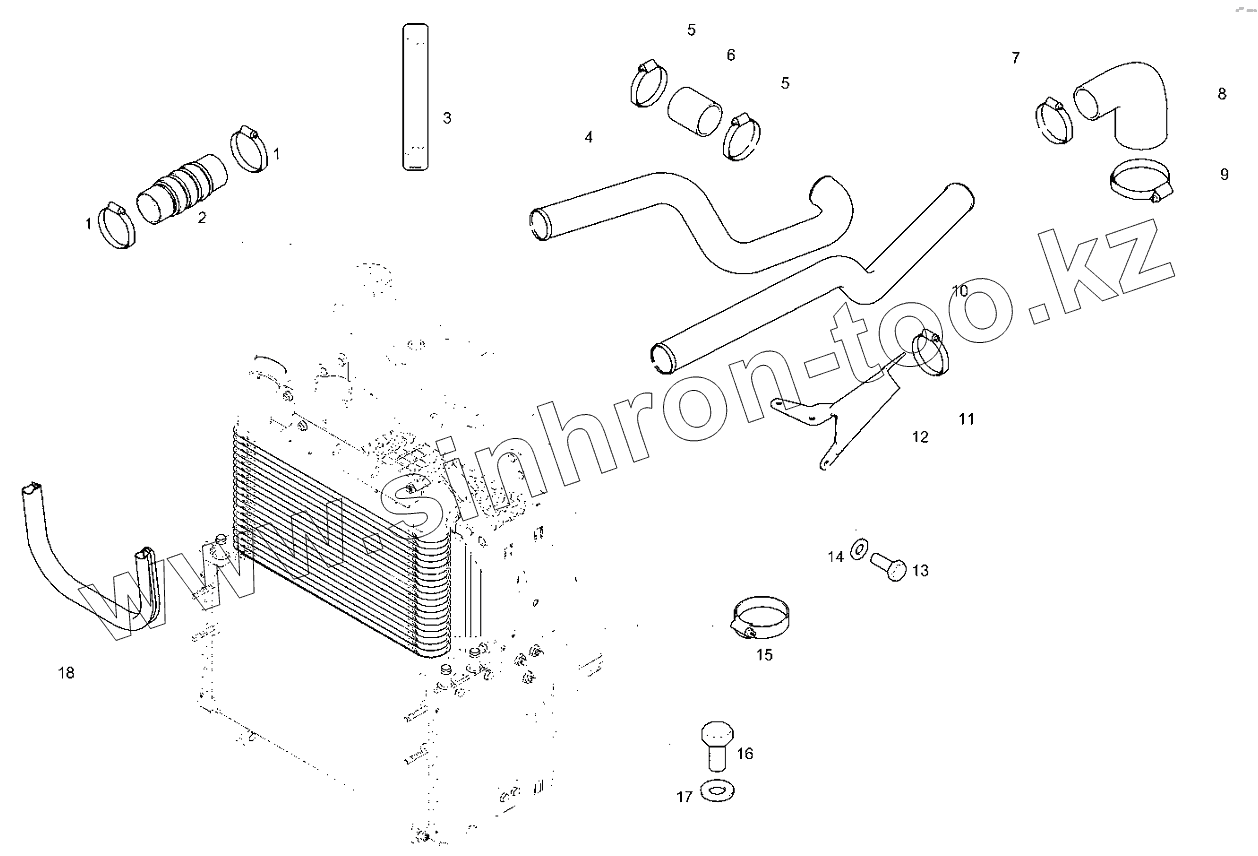

Каталог запасных частей к технике: RM-Terex TLB-840. Трубки нагнетания воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 6114400М1 Зажим патрубка 50/70
2 Т101222 Криволинейная муфта
3 6100661М1 Наклейка - Уровень охлаждающей жидкости
4 Т101783 Трубка нагнетания воздуха
5 6114400М1 Зажим патрубка 50/70
6 Т101221 Силиконовая резиновая муфта
7 6114400М1 Зажим патрубка 50/70
8 Т102809 Переходное колено
9 338620X1 Хомут патрубка с пружинной вставкой
10 Т101784 Трубка нагнетания воздуха
11 6114400М1 Зажим патрубка 50/70
12 Т102074 Кронштейн воздушного патрубка
13 339123X1 Болт
14 390972Х1 Шайба М8-17-1 Zwеl
15 3517415М1 Зажим патрубка 60/80
16 3009505X1 Болт
17 385363X1 Шайба
18 Т105520 Уплотнение края кожуха вентилятора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
