Каталог запасных частей к технике: RM-Terex TLB-840. Рукоять - Внутренняя - 14 футов - Белый цвет

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

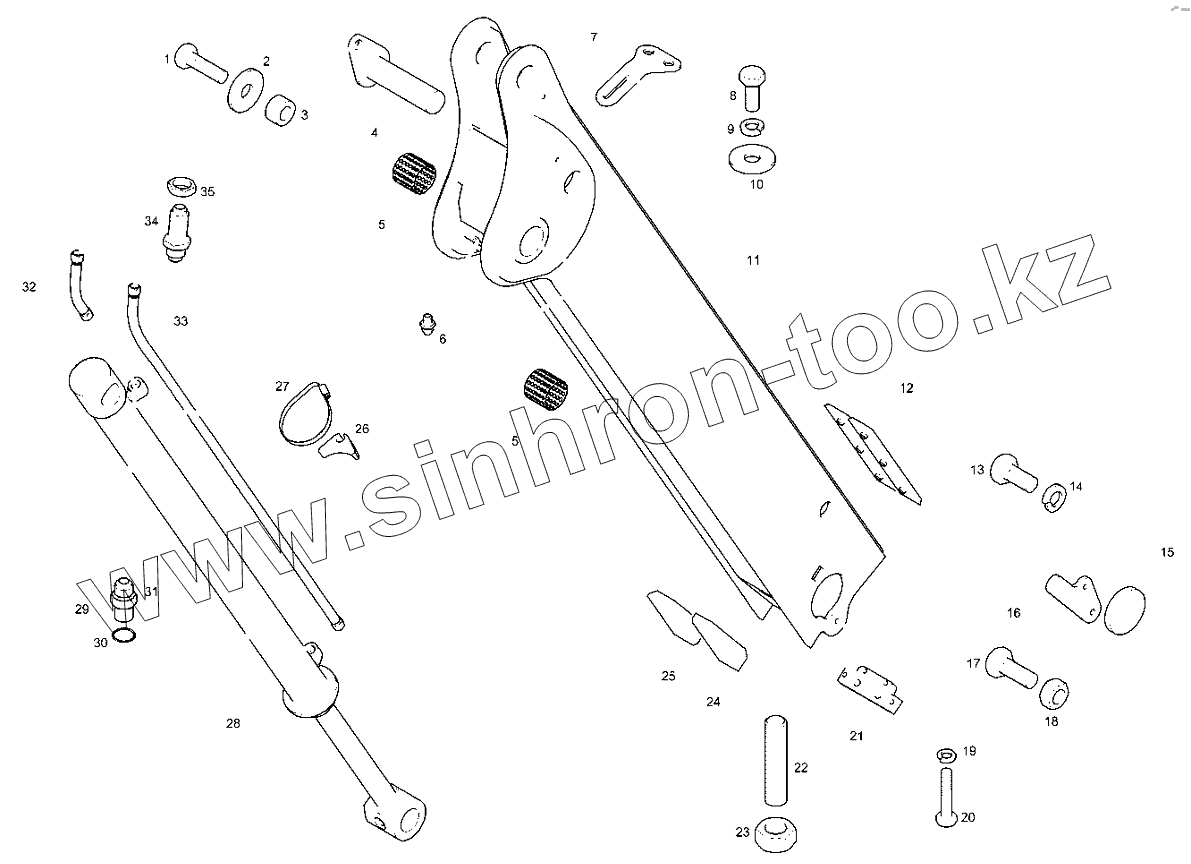

Позиция на иллюстрации Заводской номер детали Название детали
1 339814X1 Болт с шестигранной головкой М10х35 Марка 8.8
2 339735X1 Закаленная шайба М10
3 6111417М1 Распорка
4 6114729М91 Штифт в сборе
5 6111821М1 Втулка
6 339608X1 Масленка
7 Т104807 Внешний кронштейн гидросистемы
8 3009492X1 Винт
9 339376X1 Шайба
10 339735X1 Закаленная шайба М10
11 6114687M91W01 Выдвижная рукоять внутренняя в сборе
12 6114732М1 Плоская изнашиваемая прокладка
13 3009505X1 Болт
14 339369X1 Шайба
15 6114723М1 Плоская изнашиваемая прокладка
16 6114724М1 Пластина
17 391668X1 Болт с шестигранной головкой М12х35
18 3009695X1 Гайка М12-1.75 Z5 Нормальная
19 339374X1 Шайба
20 339010X1 Винт
21 6114725М1 Пластина
22 Т102178 Установочный винт с головкой под шестигранник М16х70
23 339034X1 Гайка
24 6114734М1 Изнашиваемая прокладка переднего клина
25 6114733М1 Изнашиваемая прокладка переднего клина
26 6112656М1 Суппорт трубы
27 3517731М1 Зажим - Патрубок
28 6114741М91 Цилиндр в сборе
29 358743X91 Разъем и уплотнительное кольцо
30 831497М1 Уплотнение
31 Соединение Соединение
32 6114745М91 Трубка короткого цилиндра выдвижения в сборе
33 6114743М91 Трубка длинного цилиндра выдвижения в сборе
34 356267X1 Соединение перегородки
35 356614X1 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
