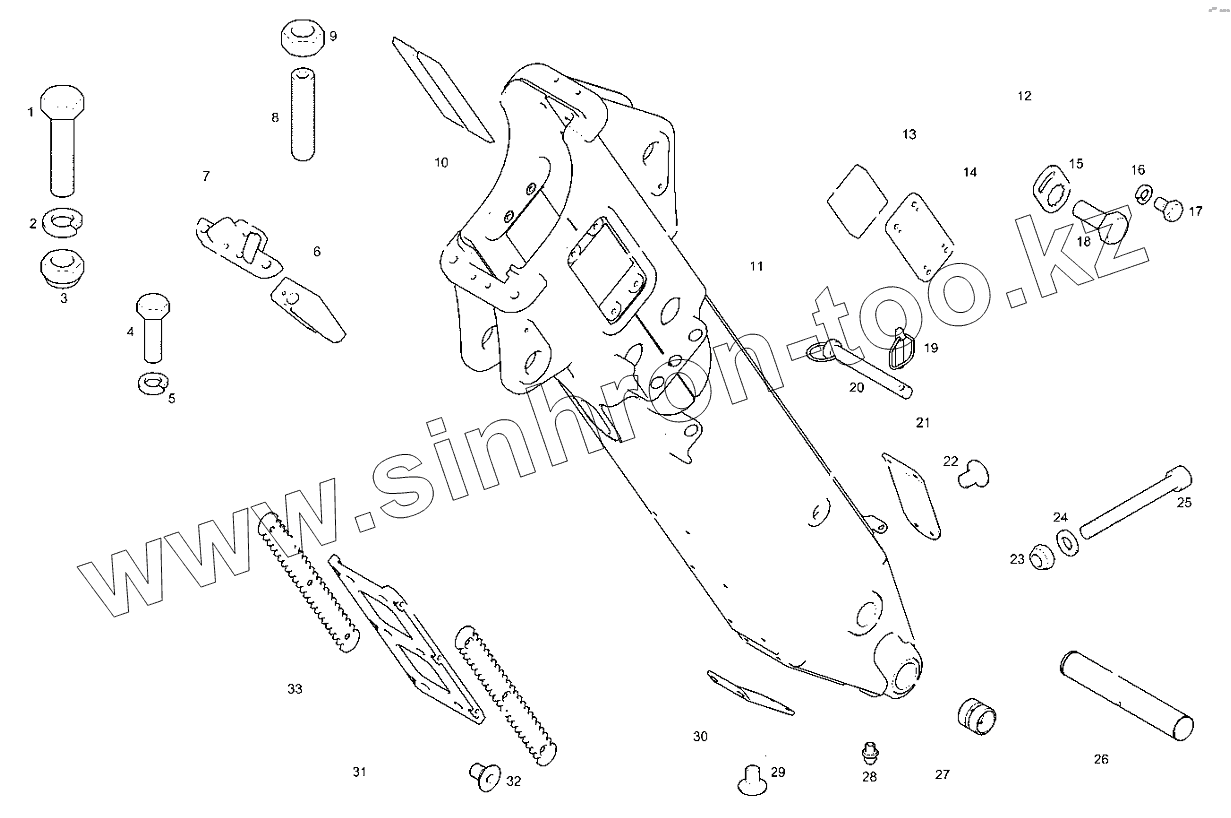

Каталог запасных частей к технике: RM-Terex TLB-840. Рукоять - Внешняя - 14 футов - Белый цвет

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 391889X1 Болт с шестигранной головкой М16х70
2 339377X1 Шайба М16-28-3 Zsp F
3 1442739X1 Гайка
4 3009508X1 Болт М12-40 Z5f
5 339369X1 Шайба
6 6114736М1 Изнашиваемая прокладка заднего клина
7 T102547W01 Держатель в сборе
8 Т102178 Установочный винт с головкой под шестигранник М16х70
9 339034X1 Гайка
10 6114732М1 Плоская изнашиваемая прокладка
11 T101407W01 Выдвижная Рукоять Внешняя В сборе
12 6114737М91 Боковая изнашиваемая прокладка в сборе
13 6114739М1 Боковая изнашиваемая прокладка
14 6114740M1W01 Пластина
15 6114516М1 Стопорная пластина
16 339374X1 Шайба
17 339228X1 Болт
18 3009506X1 Болт
19 3516522М91 Фиксатор пальца
20 Т101472 Штифт в сборе
21 T101437W01 Верхняя крышка
22 3000139X1 Винт с плоской головкой под шестигранник М10х16
23 1440330X1 Гайка
24 390735Х1 Шайба М12-24-2 Z
25 3004685X1 Винт с головкой под шестигранник М12х110
26 6114731М1 Штифт
27 Т102492 Втулка
28 339608X1 Масленка
29 3000139X1 Винт с плоской головкой под шестигранник М10х16
30 T101438W01 Нижняя крышка
31 6114759M91W01 Магнитная пластина в сборе
32 3000139X1 Винт с плоской головкой под шестигранник М10х16
33 6114760M1W01 Магнитная пластина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
