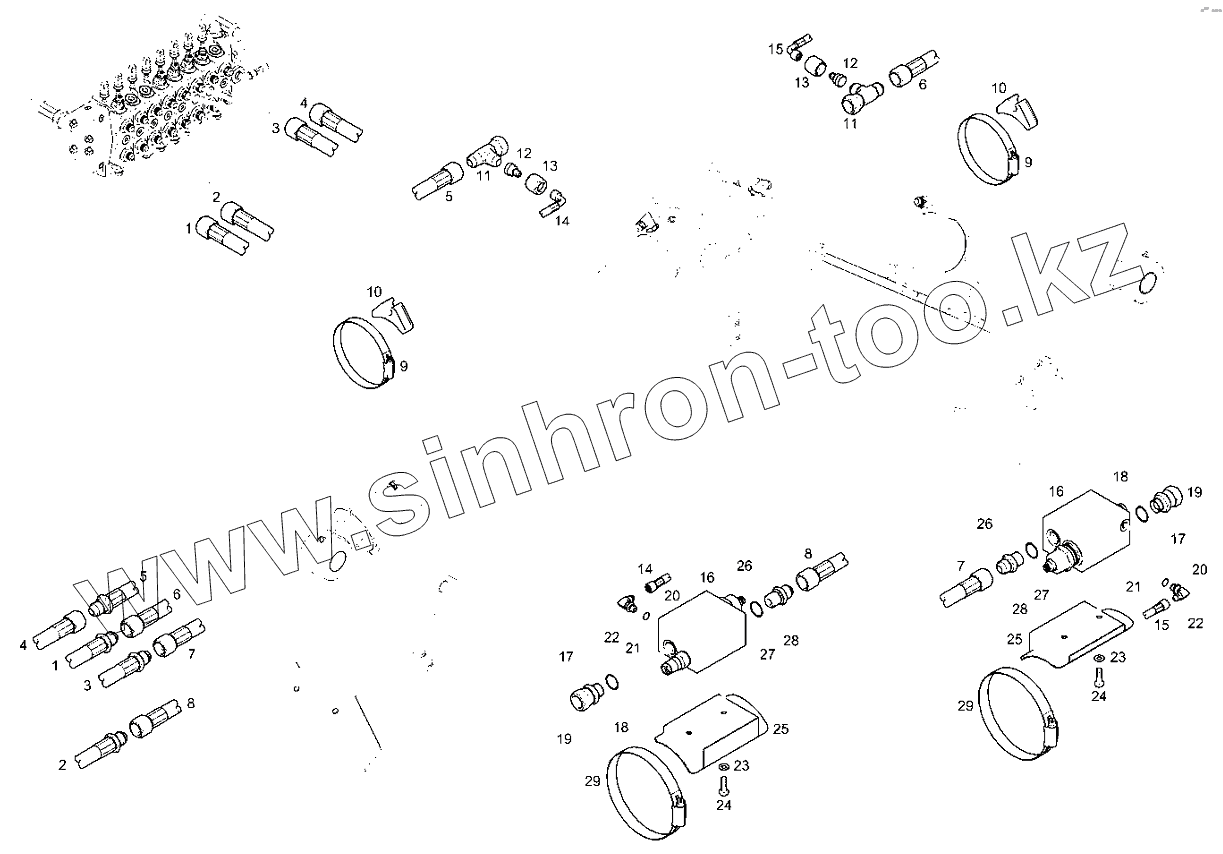

Каталог запасных частей к технике: RM-Terex TLB-840. Разрывной патрубок - Рукоять - Cm - Механическая часть

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
Позиция на иллюстрации Заводской номер детали Название детали
1 6112314М91 Патрубок в сборе - Клапан поворота рукояти Не
2 6112321М91 Патрубок в сборе - Клапан поворота стрелы Re
3 6112333М91 Патрубок в сборе - Клапан поворота рукояти Re
4 6112315М91 Патрубок в сборе - Клапан поворота стрелы Не
5 Т101764 Патрубок в комплекте - Стрела - Сторона напора - НЬ
6 Т101765 Патрубок в комплекте - Рукоять - Сторона напора - НЬ
7 Т101758 Патрубок в комплекте - Рукоять Сторона штока Н. В.
8 Т101697 Патрубок в комплекте - Стрела Сторона штока Н. В.
9 6114114М1 Зажим патрубка
10 6112656М1 Суппорт трубы
11 364704X1 Разъем, гидравлический - тройник
12 356628X1 Переходная трубка
13 22576X1 Гайка - Трубка
14 6114116М91 Патрубок в сборе - Управление стрелой
15 6114115М91 Патрубок в сборе - Управление рукоятью
16 6114066М91 Н.В. Клапан стрелы/Рукоять Механическая часть
17 6109935М91 Разъем - Поворотная система 7/8jicmх7/8jicf
18 835024М1 Кольцевое уплотнение
19 Соединение Соединение
20 357197X91 Угольник
21 831452M1 Кольцевое уплотнение
22 Колено Колено
23 390972Х1 Шайба М8-17-1 Zwеl
24 339761X1 Болт
25 6114110M91 Кронштейн в сборе
26 835013M91 Муфта в сборе
27 835024M1 Кольцевое уплотнение
28 Соединение Соединение
29 6114114M1 Зажим патрубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
