Каталог запасных частей к технике: RM-Terex TLB-840. Разрывной патрубок - Погрузчик - Цилиндр ковша

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

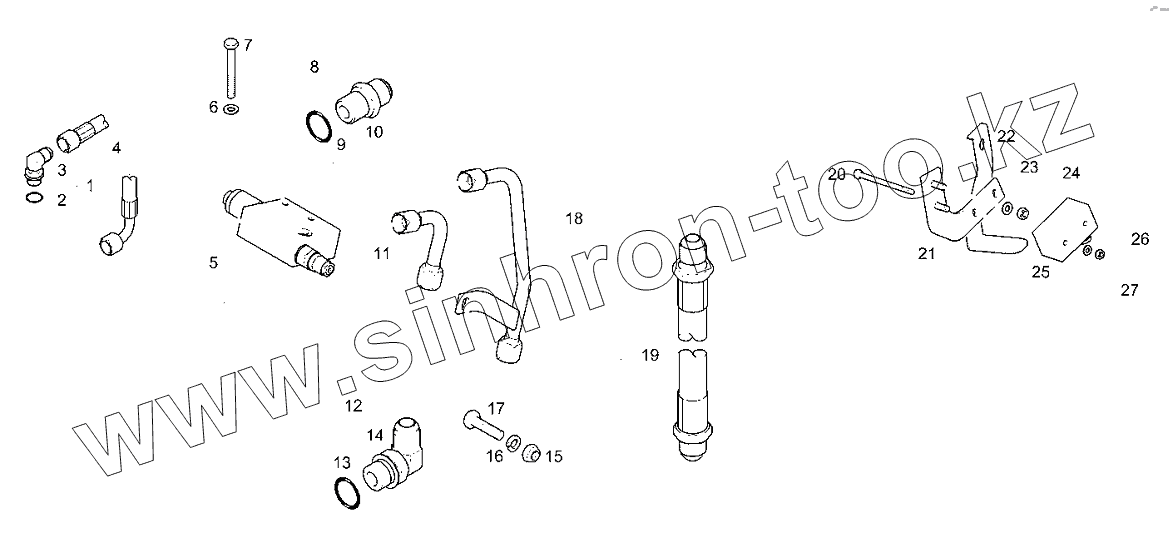

Позиция на иллюстрации Заводской номер детали Название детали
1 358760X91 Угольник
2 831495М1 Уплотнительное кольцо
3 Колено Колено
4 6114808M91 Патрубок в сборе - Линия управления лопатой погрузчика
5 6114069M91 Клапан лопаты
6 390971X1 Шайба
7 391884X1 Болт
8 835013M91 Муфта в сборе
9 835024M1 Кольцевое уплотнение
10 Соединение Соединение
11 6114803M91 Трубка лопаты в комплекте Re
12 835007M91 Угольник
13 835024M1 Кольцевое уплотнение
14 Колено Колено
15 394367X1 Гайка
16 339374X1 Шайба
17 339337X1 Болт
18 6114804M91 Трубка лопаты в комплекте Не
19 6114028M91 Патрубок в комплекте - Цилиндр лопаты Не
20 3522433M2 Болт М3-35 с шестигранной головкой
21 6109602M91 Пластина - Выключатель разрывного патрубка погрузчика в сборе
22 6109603M1 Выключатель исполнительного механизма - Разрывной патрубок погрузчика
23 390469X1 Шайба
24 3005823X1 Гайка, плоская М5
25 6102075M91 Микровыключатель - Разрывной патрубок
26 390752X1 Шайба - М3
27 391216X1 Гайка Nyloc М3
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
