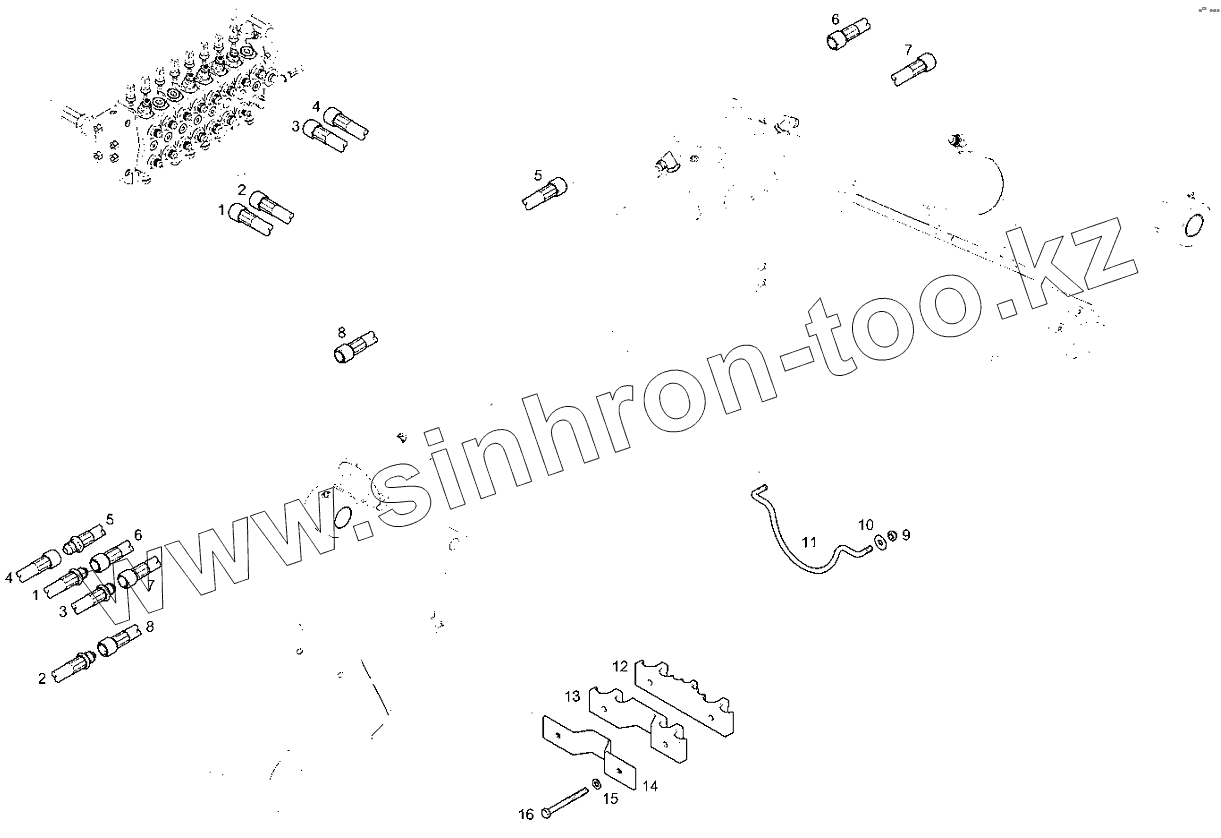

Каталог запасных частей к технике: RM-Terex TLB-840. Патрубки цилиндров стрелы и рукояти

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 6112314М91 Патрубок в сборе - Клапан поворота рукояти Не
2 6112321М91 Патрубок в сборе - Клапан поворота стрелы Re
3 6112333М91 Патрубок в сборе - Клапан поворота рукояти Re
4 6112315М91 Патрубок в сборе - Клапан поворота стрелы Не
5 6115160М91 Патрубок в сборе - Стрела/Рукоять Стрела Не
6 6115156М91 Патрубок в сборе - Стрела/Рукоять Рукоять Не
7 6115161М91 Патрубок в сборе - Стрела/Рукоять Рукоять Re
8 6115155М91 Патрубок в сборе - Стрела/Рукоять Стрела Re
9 394367X1 Гайка
10 391039X1 Шайба
11 6115019М1 Держатель патрубка
12 6115022М1 Гидравлический зажим - Низ
13 6115021М1 Гидравлический зажим
14 6115020М1 Кронштейн гидравлического зажима
15 390972Х1 Шайба М8-17-1 Zwеl
16 391286X1 Болт с шестигранной головкой М8х85 Марка 8.8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
