Каталог запасных частей к технике: RM-Terex TLB-840. Патрубки цилиндра ковша

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

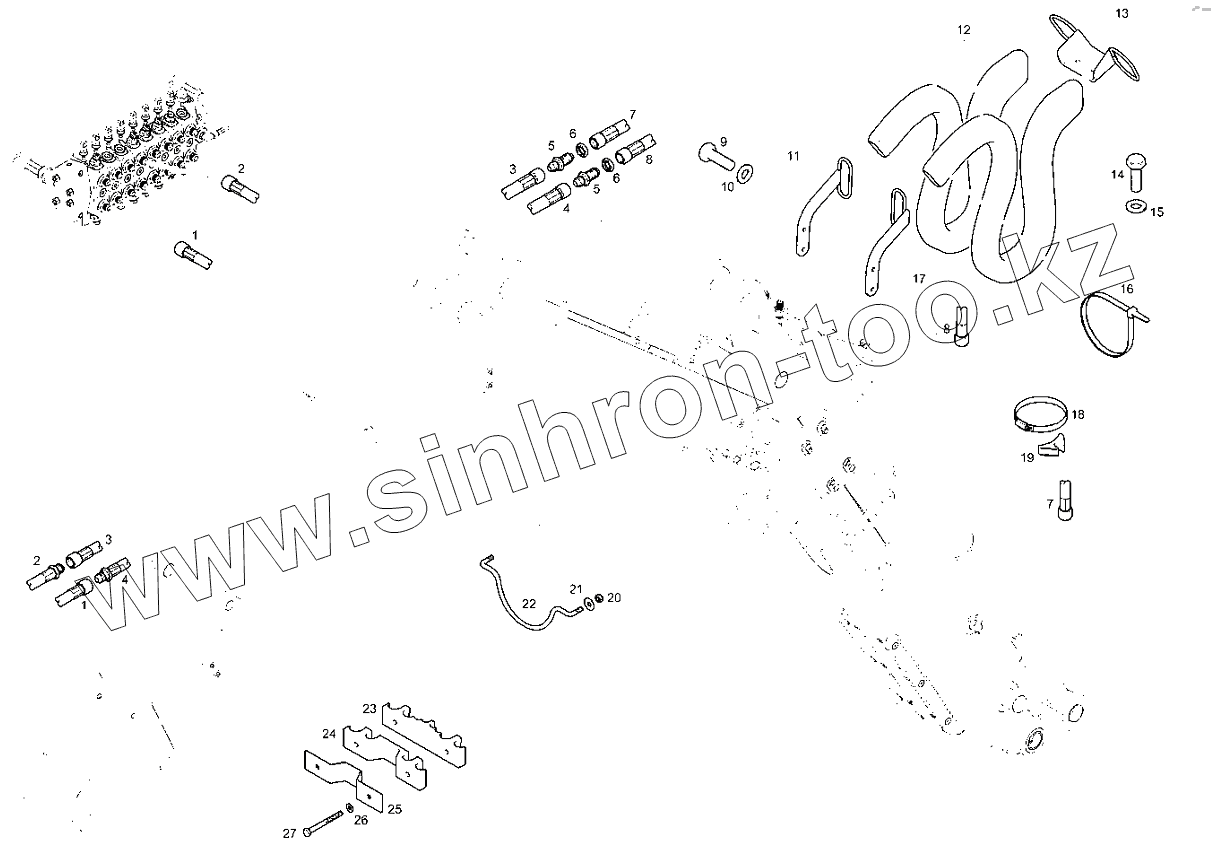

Позиция на иллюстрации Заводской номер детали Название детали
1 6112332М91 Патрубок в сборе - Клапан поворота ковша Не
2 6112322М91 Патрубок в сборе - Клапан поворота ковша Re
3 6115157М91 Патрубок в сборе - Стрела/Рукоять ковша Re
4 6115152М91 Патрубок в сборе - Стрела/Рукоять ковша Не
5 356268X1 Соединение
6 355574X1 Гайка
7 6115158М91 Патрубок в сборе - Рукоять ковша Re
8 6115153М91 Патрубок в сборе - Рукоять ковша Не
9 3009493X1 Болт
10 390734X1 Шайба
11 Т102353 Кронштейн патрубка
12 Т102483 Втулка гидравлического патрубка
13 Т102362 Кронштейн патрубка В сборе
14 3009493X1 Болт
15 390734X1 Шайба
16 724497М1 Зажим 380 мм Т120г
17 Т102354 Кронштейн патрубка
18 3517731М1 Зажим - Патрубок
19 6112656М1 Суппорт трубы
20 394367X1 Гайка
21 391039X1 Шайба
22 6115019М1 Держатель патрубка
23 6115022М1 Гидравлический зажим - Низ
24 6115021М1 Гидравлический зажим
25 6115020М1 Кронштейн гидравлического зажима
26 390972Х1 Шайба М8-17-1 Zwеl
27 391286X1 Болт с шестигранной головкой М8х85 Марка 8.8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
