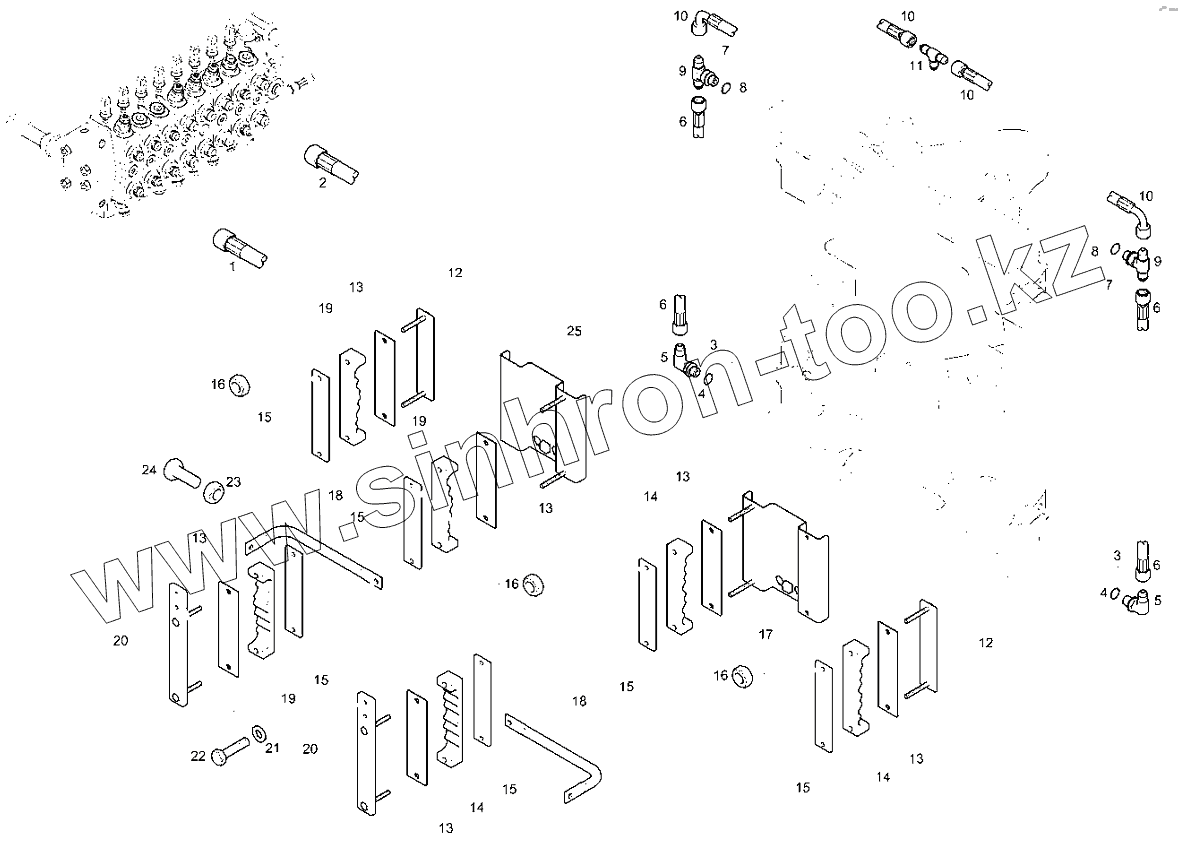

Каталог запасных частей к технике: RM-Terex TLB-840. Патрубки клапана

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
10
10
11
12
12
13
13
13
13
13
13
14
14
14
15
15
15
15
15
15
16
16
16
17
18
18
19
19
19
20
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 6112732М91 Патрубок в сборе - Клапан поворота ковша Конец нагнетания
2 6112731М91 Патрубок в сборе - Клапан поворота ковша Конец штока
3 358761X91 Угольник
4 831496М1 Уплотнительное кольцо
5 Колено Колено
6 6114062M91 Патрубок в комплекте - Ss Вертикальный зажим
7 358827X91 Тройник
8 831496M1 Уплотнительное кольцо
9 Тройник Тройник
10 6114061M91 Патрубок в комплекте - Ss Горизонтальный зажим
11 356558X1 Тройник
12 6112759M91 Зажим патрубка - В сборе
13 6112755M1 Прокладка
14 6112756M1 Зажим патрубка
15 6112757M1 Пластина зажима
16 339169X1 Гайка
17 6112763M91 Зажимная пластина патрубка в сборе
18 T102082 Опора патрубка
19 6114064M1 Зажим патрубка
20 6112754M91 Кронштейн патрубка в сборе
21 390971X1 Шайба
22 339804X1 Болт
23 339169X1 Гайка
24 339123X1 Болт
25 6112764M91 Зажимная пластина патрубка в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
