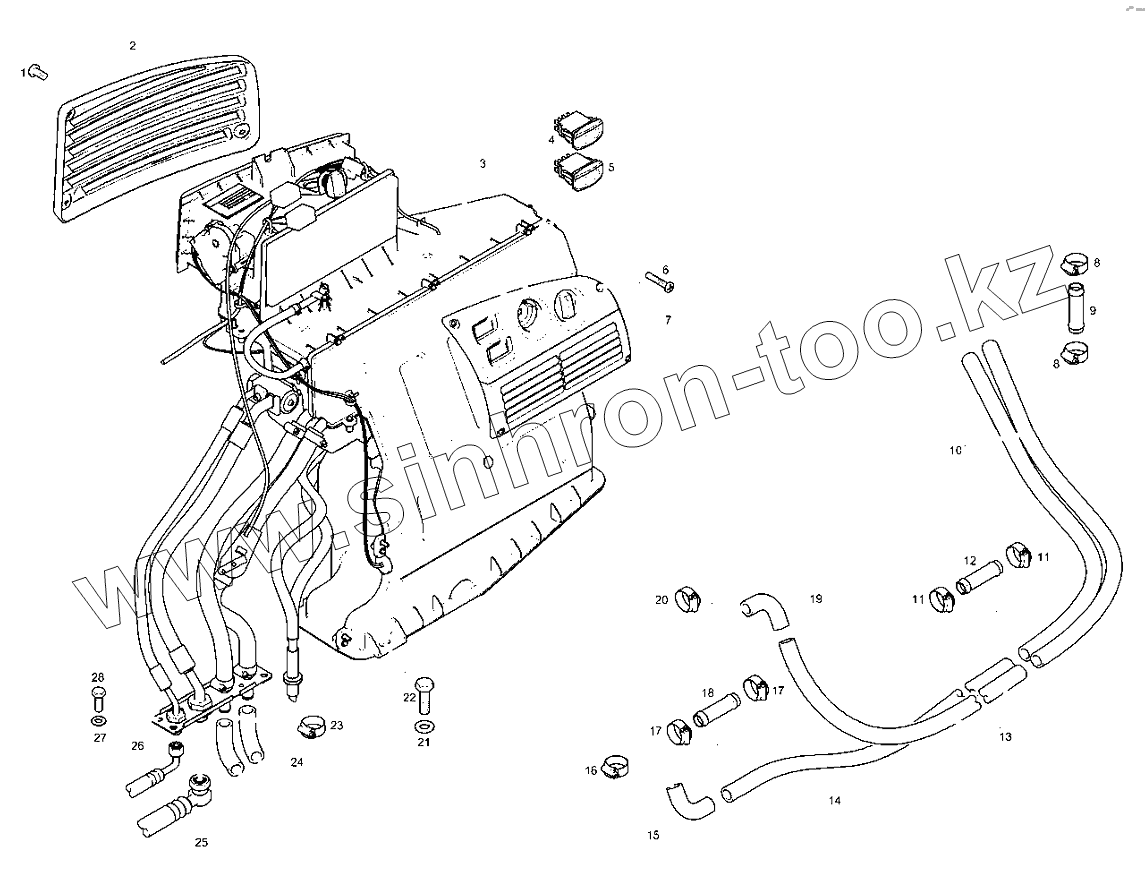

Каталог запасных частей к технике: RM-Terex TLB-840. Отопитель - Кабина - с кондиционером

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 Т105109 Винт с полукруглой головкой М6х12
2 Т100360 Крышка фильтра
3 Т103995 Отопитель и кондиционер в сборе
4 Т104409 Переключатель - Кондиционер
5 Т104408 Переключатель - Рециркуляция воздуха
6 392415X1 Винт
7 Т103996 Панель управления в сборе
8 3517410М1 Зажим патрубка 16/25
9 3521772М1 Соединительная трубка 5/8
10 Т102305 Патрубок отопителя
11 3517410М1 Зажим патрубка 16/25
12 3521772М1 Соединительная трубка 5/8
13 Т102307 Патрубок отопителя
14 Т102308 Патрубок отопителя
15 6107361М1 Колено - Резиновое
16 3517410М1 Зажим патрубка 16/25
17 3517410М1 Зажим патрубка 16/25
18 3521772М1 Соединительная трубка 5/8
19 6107361М1 Колено - Резиновое
20 3517410М1 Зажим патрубка 16/25
21 390972Х1 Шайба М8-17-1 Zwеl
22 339761X1 Болт
23 3517410М1 Зажим патрубка 16/25
24 6107361М1 Колено - Резиновое
25 Т102303 Патрубок в сборе - От компрессора к порту S
26 Т102304 Патрубок в сборе - От осушителя к блоку кондиционера
27 390971X1 Шайба
28 339560X1 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
