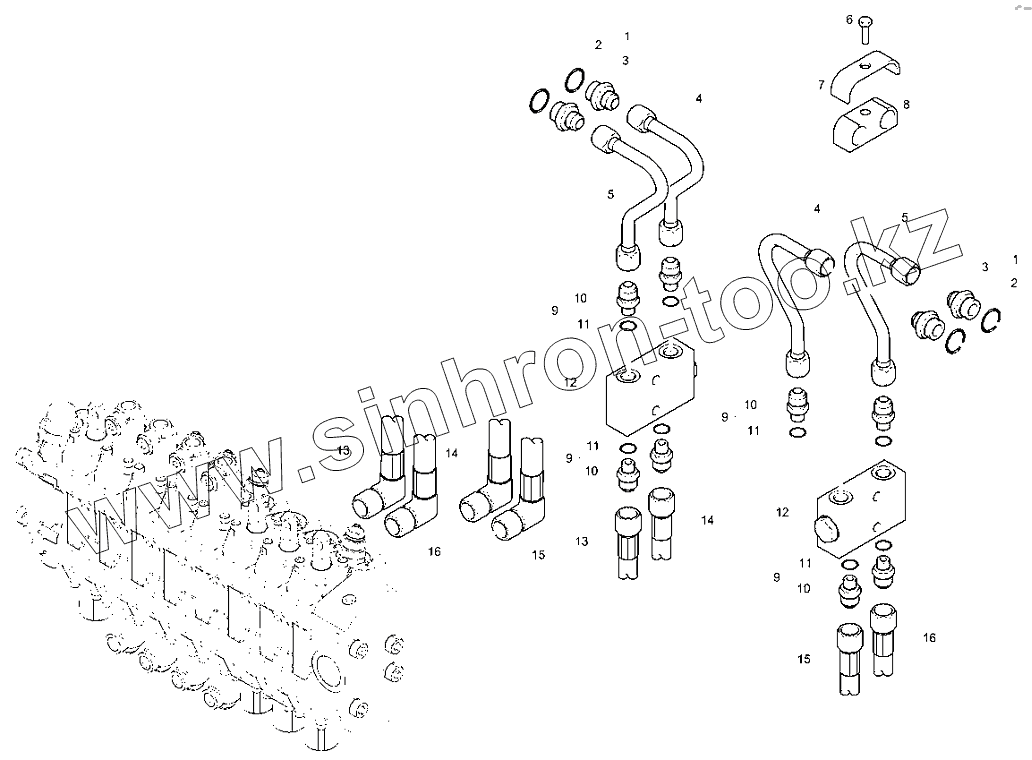

Каталог запасных частей к технике: RM-Terex TLB-840. Гидравлика выносных опор - Ss - с блокировкой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 832159М91 Разъем 3/4jic7/8or
2 835024М1 Кольцевое уплотнение
3 Соединение Соединение
4 6112998M91 Трубка в сборе
5 6112997M91 Трубка в сборе
6 339804X1 Болт
7 6114127M1 Зажим хомута
8 6114220M1 Корпус зажима
9 3519179M91 Разъем
10 Соединение Соединение
11 831452M1 Кольцевое уплотнение
12 6112715M91 Клапан блокировки выносной опоры
13 6112995M91 Патрубок в сборе - Правая выносная опора Re
14 6112996M91 Патрубок в сборе - Правая выносная опора Не
15 6112993M91 Патрубок в сборе - Левая выносная опора Не
16 6112994M91 Патрубок в сборе - Левая выносная опора Re
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
