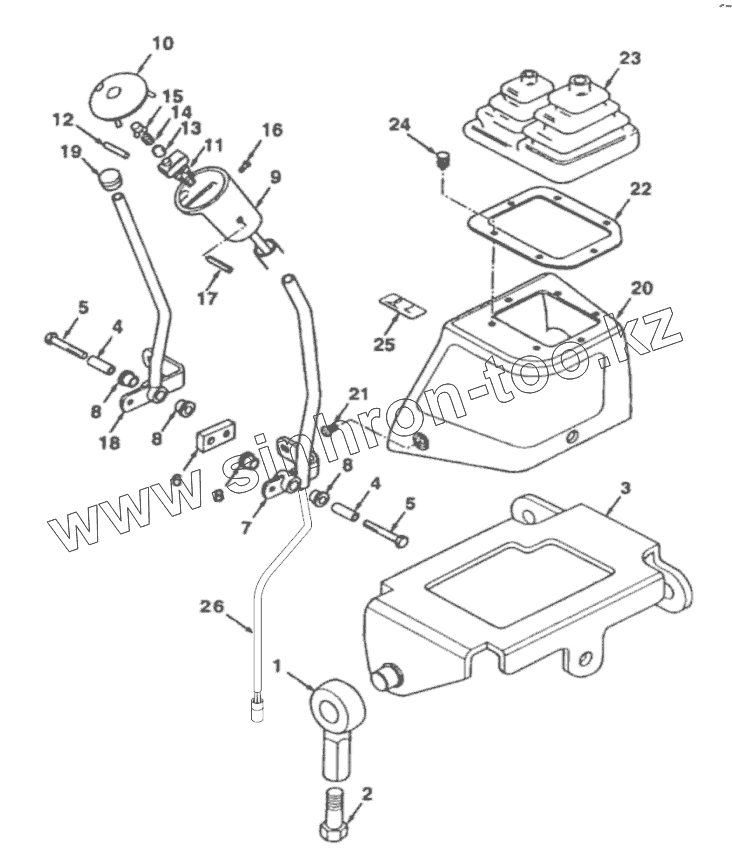

Каталог запасных частей к технике: RM-Terex TLB-825. Управление / 7.1 Управление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 6102844M1 Крепление
2 3009505X1 Болт
3 1B0186 Гнездо в сборе
4 6106561M2 Распорная втулка
5 339291X1 Винт
6 6106562M1 Пластина
7 1B0188 Рычаг погрузчика в сборе
8 6106560M1 Втулка
9 3522621M5 Основание рукоятки управления
10 3522285M5 Кнопка
11 1D0069 Harness-dump
12 3522507M3 Ось
13 3522894M1 Чехол
14 3520328M3 Пружина
15 3521894M4 Кнопка
16 3516886M1 Винт
17 3019531X1 Цилиндрический штифт
18 1B0214 Рычаг в сборе
19 3517899M1 Рукоятка желтая, накручивающаяся
20 T101140 Кожух рукоятки управления погрузчиком
21 6101591M1 Заклепка
22 3516856M3 Планка крепления гофры рычага управления
23 3519696M1 Чехол
24 3521303M3 Кнопка с "елочными" пазами
25 6101874M1 Табличка
26 3516043M94 Жгут проводов
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
