Каталог запасных частей к технике: RM-Terex TLB-825. Радиатор / Масляный радиатор
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
36
37
38
38
39
41
42

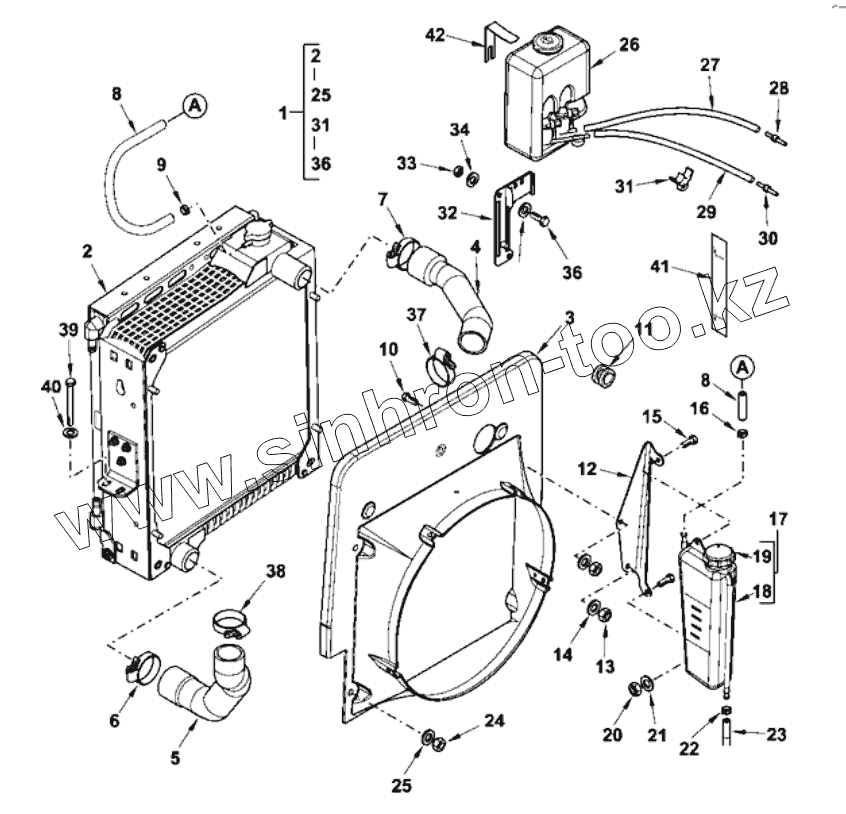

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6112448M91 | Радиатор в сборе | |
| 2 | 6109204M91 | Радиатор в сборе | |
| 3 | 6110011M1 | Кожух вентилятора | |
| 4 | 6110104M1 | Шланг вентилятора | |
| 5 | 6109171M1 | Шланг вентилятора | |
| 6 | 3517415M1 | Зажим | |
| 7 | 3517415M1 | Зажим | |
| 8 | 6109001M1 | Шланг расширительный | |
| 9 | 6100555M1 | Зажим | |
| 10 | 3009493X1 | Болт | |
| 11 | 3522133M2 | Уплотнительное кольцо | |
| 12 | 6108999M1 | Расширительный бачок | |
| 13 | 1441932X1 | Гайка | |
| 14 | 390734X1 | Шайба | |
| 15 | 339123X1 | Болт | |
| 16 | 6100555M1 | Зажим | |
| 17 | 6109901M91 | Расширительный бачок | |
| 18 | Бачок | Бачок | |
| 19 | Крышка | Крышка | |
| 20 | 1441461X1 | Гайка | |
| 21 | 390972X1 | Шайба | |
| 22 | 6100555M1 | Зажим | |
| 23 | 6109001M2 | Шланг расширительный | |
| 24 | 1441932X1 | Гайка | |
| 25 | 390734X1 | Шайба | |
| 26 | 6112450M91 | Бачок омывателя | |
| 27 | 3516102M1 | Трубка | |
| 28 | 3516103M1 | Переходник | |
| 29 | 3516102M1 | Трубка | |
| 30 | 3516103M1 | Переходник | |
| 31 | 3520363M1 | Зажим | |
| 32 | 6112240M2 | Кронштейн | |
| 33 | 1441932X1 | Гайка | |
| 34 | 390734X1 | Шайба | |
| 35 | 390734X1 | Шайба | |
| 36 | 3009493X1 | Болт | |
| 37 | 3517415M1 | Зажим | |
| 38 | 3517415M1 | Зажим | |
| 38 | 339020X1 | Болт | |
| 39 | БолтM12 | Болт | |
| 41 | 6100661M1 | Decal | |
| 42 | 6112353М1 | Фиксатор-кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
