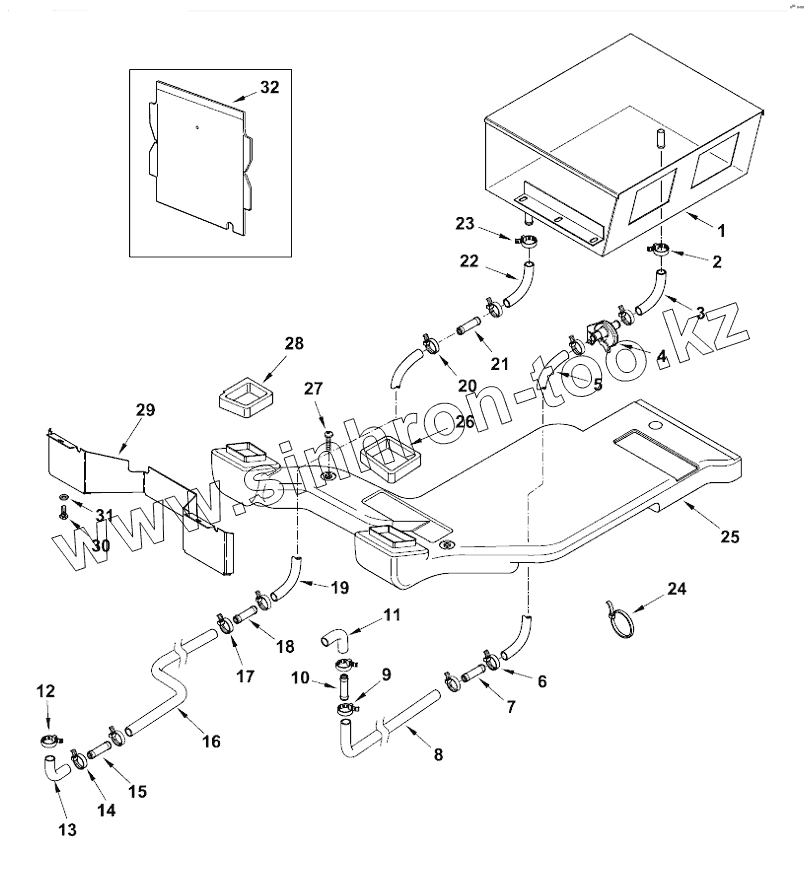

Каталог запасных частей к технике: RM-Terex TLB-825. Передняя установка отопителя
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | HEATER | Обогреватель | |
| 2 | 3517410M1 | Хомут червячный | |
| 3 | 6107361M1 | Elbow | |
| 4 | 6106705M1 | Водяной клапан, обогрев | |
| 4 | 6110874M1 | Valve | |
| 5 | 6009515M1 | Шланг подогревателя | |
| 6 | 3517410M1 | Хомут червячный | |
| 7 | 3521772M1 | Connector | |
| 8 | 6003690M1 | Шланг подогревателя | |
| 9 | 3517410M1 | Хомут червячный | |
| 10 | 3521772M1 | Connector | |
| 11 | 3521752M1 | Резиновый уголок | |
| 12 | 3517410M1 | Хомут червячный | |
| 13 | 6107361M1 | Elbow | |
| 14 | 3517410M1 | Хомут червячный | |
| 15 | 3521772M1 | Connector | |
| 16 | 6013369M1 | Шланг подогревателя | |
| 17 | 3517410M1 | Хомут червячный | |
| 18 | 3521772M1 | Connector | |
| 19 | 6110268M1 | Шланг подогревателя | |
| 20 | 3517410M | Хомут | |
| 21 | 3521772M1 | Connector | |
| 22 | 6107361M1 | Elbow | |
| 23 | 3517410M1 | Хомут червячный | |
| 24 | 724497M1 | Соединительный кабель | |
| 25 | 6101717M93 | Воздуховод передний | |
| 26 | 6101634M1 | Уплотнитель отопителя передний левый переднее левое | |
| 27 | 3009537X1 | Винт | |
| 28 | 6101635M1 | Уплотнитель отопителя передний правый | |
| 29 | 6102371M3 | Кронштейн | |
| 30 | 339560X1 | Винт | |
| 31 | 3019571X1 | Шайба | |
| 32 | 6110179M91 | Утеплитель двигателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
