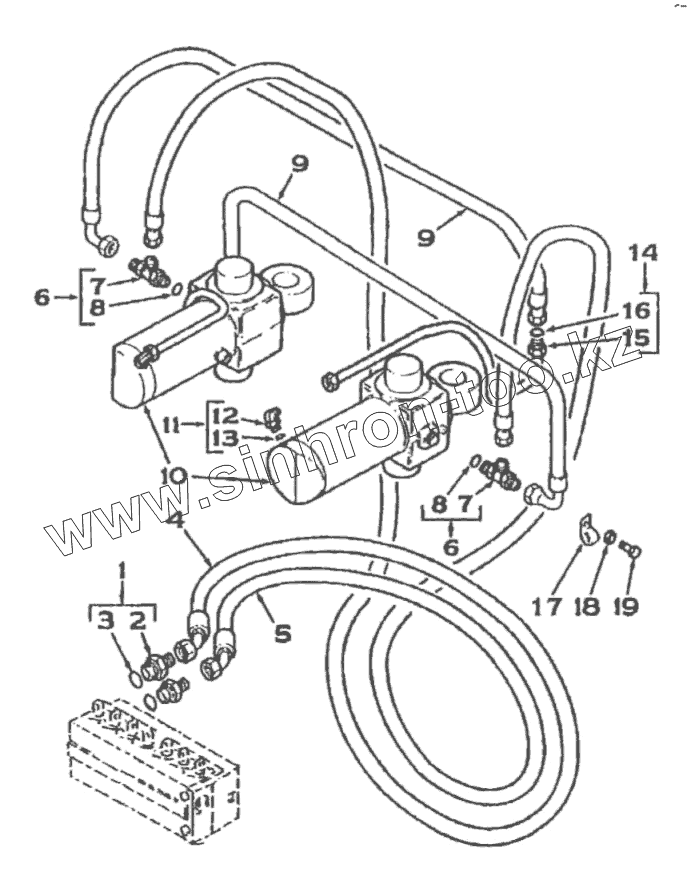

Каталог запасных частей к технике: RM-Terex TLB-825. Компоненты поворота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
14
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 835013M91 Муфта в сборе
2 358735X1 Муфта
3 835024M1 Кольцевое уплотнение
4 6107455M91 Шланг правого поворота в сборе
5 6107456M91 Шланг левого поворота в сборе
6 358728X91 Тройник в сборе
7 358809X1 Тройник
8 831497M1 Кольцевое уплотнение
9 6100716M91 Шланг объединяющий механизма поворота
10 1H0021 Цилиндр правый
10 1H0019 Цилиндр левый
10a 1TH0036 Цилиндр в сборе
11 357197X91 Угольник
12 357196X1 Угольник
13 831452M1 Кольцевое уплотнение
14 1H0009 Труба в сборе, левая
14 1TH0037M91 Труба сдвига поворотной стрелы влево в сборе
14 1H0010 Труба в сборе, правая
14 1TH0039M91 Труба сдвига поворотной стрелы вправо в сборе
15 Труба Труба
16 1850747M2 Уплотнение
17 3517114M1 Хомут
18 390972X1 Шайба
19 339228X1 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
