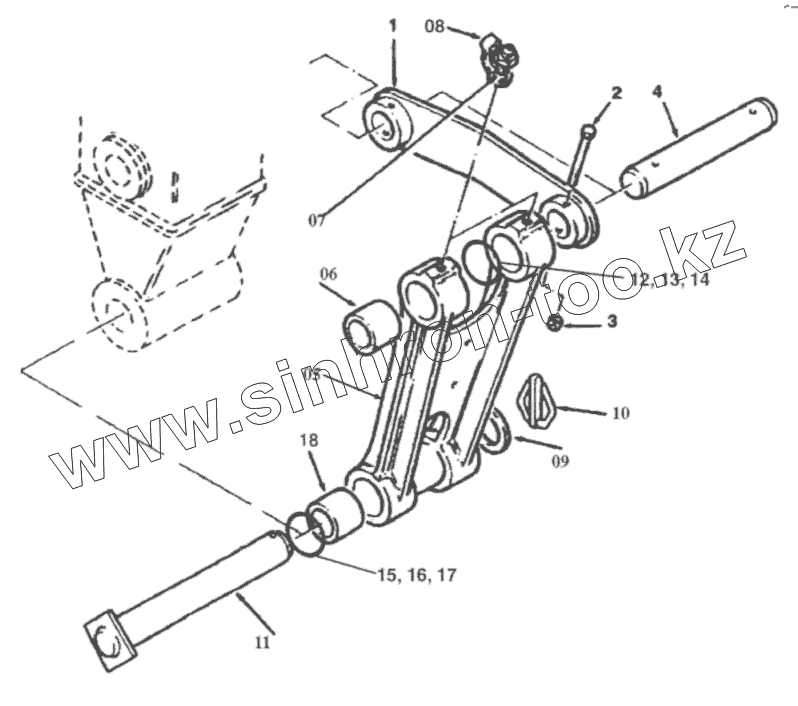

Каталог запасных частей к технике: RM-Terex TLB-825. Экскаваторный ковш. соединение

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10X1765		Тяга в сборе, белая
1	1B0449		Тяга в сборе, серая
2	1441106X1		Винт
3	1440329X1		Гайка
4	3522696M2		Палец
5	3522380M2		Link
5	10X1766		Тяга в сборе, белая
6	3500009M3		Втулка
7	339608X1		Масленка
8	3516180M2		Крышка
9	3501790M1		Шайба М46-65-5 Z
10	3516522M91		Pin Safety Linch
11	3516519M94		Штифт и пластина 45 - 322,5
12	1B0019		Прокладка
13	1B0020		Прокладка
14	1B0021		Прокладка
15	1B0022		Прокладка
16	1B0023		Прокладка
17	1B0024		Прокладка
18	1B0432		Втулка
