Каталог запасных частей к технике: RM-Terex TLB-815. Цилиндр управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
8
9
9
10
11

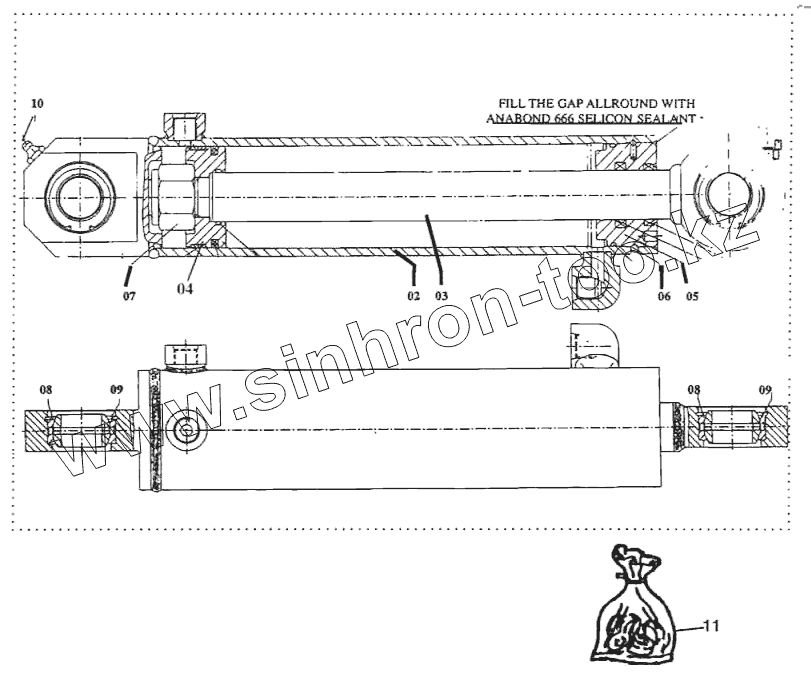

Позиция на иллюстрации Заводской номер детали Название детали
1 1H0016 Цилиндр управления
2 10X0117 Труба S/A
3 10X0118 Шток поршня S/A
4 10X0119 Шток
5 10X0120 Крышка
6 10X0121 Удерживающее кольцо
7 10X0122 Гайка
8 10X0123 Подшипник
9 10X0124 Стопорное кольцо
10 10X0125 Масленка
11 10X0134 Комплект уплотнений
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
