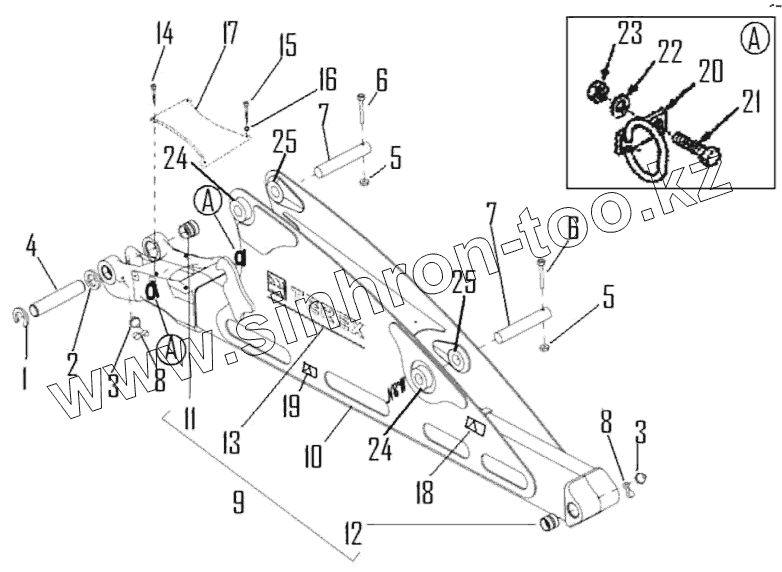

Каталог запасных частей к технике: RM-Terex TLB-815. Стрела

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
Позиция на иллюстрации Заводской номер детали Название детали
1 391129X1 Пружинное кольцо
2 3519378M1 Шайба
3 339608X1 Масленка
4 3522698M2 Палец шарнира стрелы
5 1440329X1 Гайка
6 3501289M1 Винт
7 6102877M2 Палец цилиндра стрелы
8 3516180M2 Крышка
9 1B0439 Стрела в сборе. Серая
9 10X1777 Стрела в сборе. Белая
10 Стрела Стрела
11 3501015M2 Втулка
12 1B0432 Втулка
13 1TL0002 Табличка Terex
14 339228X1 Болт
15 339124X1 Болт
16 390972X1 Шайба
17 1B0319 Грязезащитная крышка рукавов
18 6101949M1 Наклейка "Не приближайтесь"
19 6102056M1 Наклейка "Остерегайтесь падения тяжестей"
20 6101491M91 Хомут шланга в сборе
21 339761X1 Болт
22 390972X1 Шайба
23 394367X1 Гайка
24 1B0332 Бобышка
25 1B0333 Бобышка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
