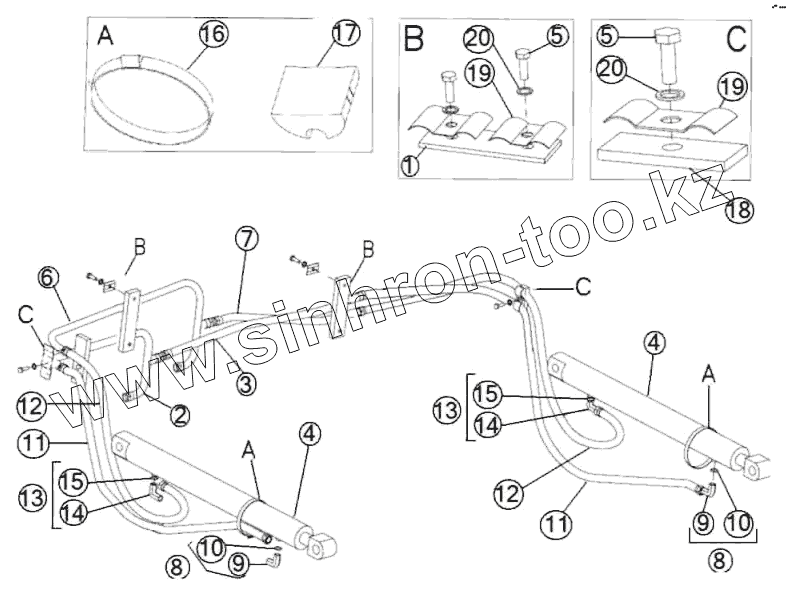

Каталог запасных частей к технике: RM-Terex TLB-815. Погрузочное оборудование - цилиндр подъема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 6101897M1 Резиновая подушка
2 1TH0022M1 Труба подачи
3 1TH0027M1 Труба подачи
4 1H0157 Цилиндр погрузочного оборудования
5 339124X1 Болт
6 1TH0023M1 Труба подачи
7 1TH0026M1 Труба подачи
8 835007M91 Угольник
9 Угольник Угольник
10 835025M1 Кольцевое уплотнение
11 1TH0030M1 Шланг втягивания цилиндра
12 1TH0031M1 Шланг выдвижения цилиндра
13 835007M91 Угольник
14 Угольник Угольник
15 835024M1 Кольцевое уплотнение
16 3517731M1 Хомут червячный
17 L79937 Дистанционная втулка
18 6106109M1 Резиновая подушка
19 6101228M1 Скоба прижимная
20 339374X1 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
