Каталог запасных частей к технике: RM-Terex TLB-815. Корпус, 2 Привод колес

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

9

10

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

30

31

31

32

32

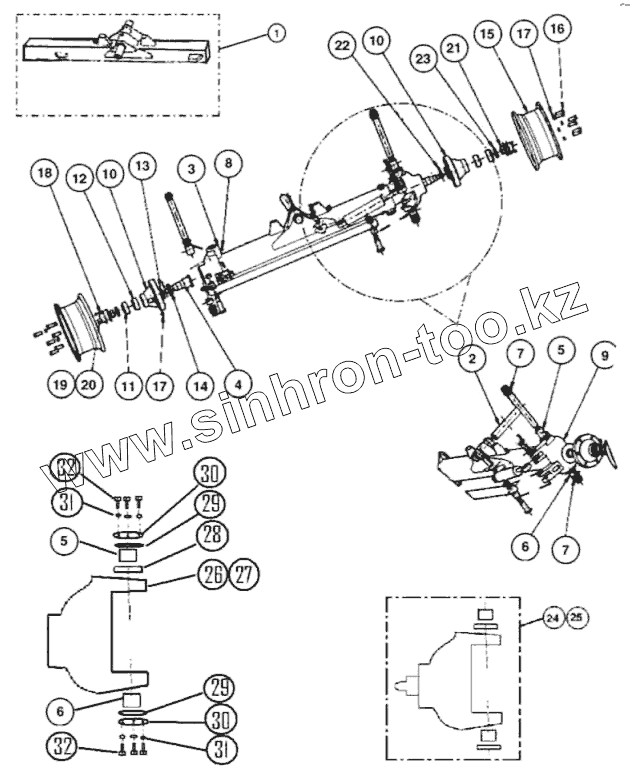

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6112096M92		Передний мост
2	6110099M1		Палец шарнира моста
3	1K0024		Несущий элемент
4	1K0021		Ведущий вал
5	1K0150		Верхняя втулка
6	1K0151		Нижняя втулка
7	3019957X1		Сальник
8	1441858X1		Пресс-масленка
9	1K0027		Несущий элемент
10	1K0019		Втулка колеса
11	1K0135		Подшипник
12	1K0136		Подшипник
13	3019988X1		Сальник
14	1K0020		Втулка
15	1K0035		Обод
16	1K0037		Болт
17	339448X1		Коническая Шайба
18	1K0039		Крышка ступицы колеса
19	339721X1		Болт
20	1440312X1		Пружинная шайба
21	1K0074		Шлицевая гайка
22	339037X1		Делительная ось
23	1K0040		Шайба-втулка
24	1K0023		Сборочный комплект
25	1K0026		Сборочный комплект
26	1K0126		Несущий элемент
27	1K0127		Несущий элемент RHS
28	3019957X1		Сальник
29	1K0149		Прокладка
30	1K0130		Пластина
31	339374Х1		Шайба
32	339123X1		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
