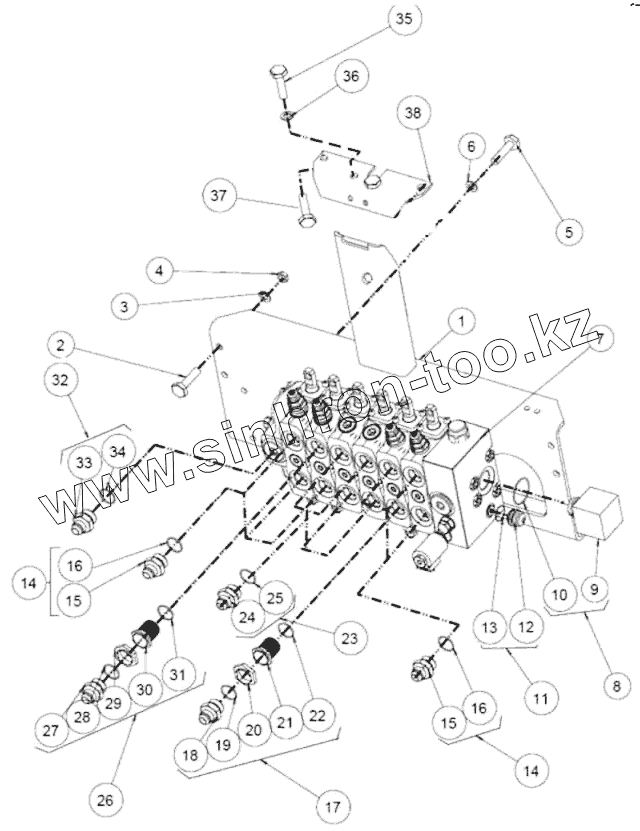

Каталог запасных частей к технике: RM-Terex TLB-815. Гидрораспределитель 6-ти золотниковый WALVOIL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1В0167 | Кронштейн экскаваторного гидрораспределителя | |
| 2 | 3009493X1 | Болт | |
| 3 | 385362X1 | Шайба | |
| 4 | 1440329X1 | Гайка | |
| 5 | 3009492X1 | Винт | |
| 6 | 339376X1 | Шайба | |
| 7 | 1Н0194 | 6-золотниковый гидрораспределитель экскаваторного оборудования | |
| 8 | 1Н0309 | Переходник в сборе | |
| 9 | 1Н0310 | Переходник | |
| 10 | 835026М1 | Кольцевое уплотнение | |
| 11 | 365065X91 | Муфта в сборе | |
| 12 | 365107X1 | Переходник | |
| 13 | 831452М1 | Кольцевое уплотнение | |
| 14 | 1Н0183 | Переходник в сборе | |
| 15 | 1Н0165 | Переходник | |
| 16 | 835025М1 | Кольцевое уплотнение | |
| 17 | 1Н0254 | Переходник в сборе | |
| 18 | 1Н0233 | Переходник | |
| 19 | 835024М1 | Кольцевое уплотнение | |
| 20 | 1Н0244 | Втулка | |
| 21 | 1Н0173 | Переходник | |
| 22 | 835025М1 | Кольцевое уплотнение | |
| 23 | 1Н0196 | Переходник в сборе | |
| 24 | 1Н0195 | Переходник | |
| 25 | 835025М1 | Кольцевое уплотнение | |
| 26 | 1Н0193 | Ограничитель клапана экскаваторного оборудования в сборе | |
| 27 | 1Н0233 | Переходник | |
| 28 | 835024М1 | Кольцевое уплотнение | |
| 29 | 1Н0232 | Муфта | |
| 30 | 1Н0173 | Переходник | |
| 31 | 835025M1 | Кольцевое уплотнение | |
| 32 | 835014M91 | Переходник в сборе | |
| 33 | 358738X1 | Переходник | |
| 34 | 835026M1 | Кольцевое уплотнение | |
| 35 | 339124X1 | Болт | |
| 36 | 339374X1 | Шайба | |
| 37 | 354742X1 | Болт | |
| 38 | 1B0414 | Кронштейн экскаваторных органов управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
