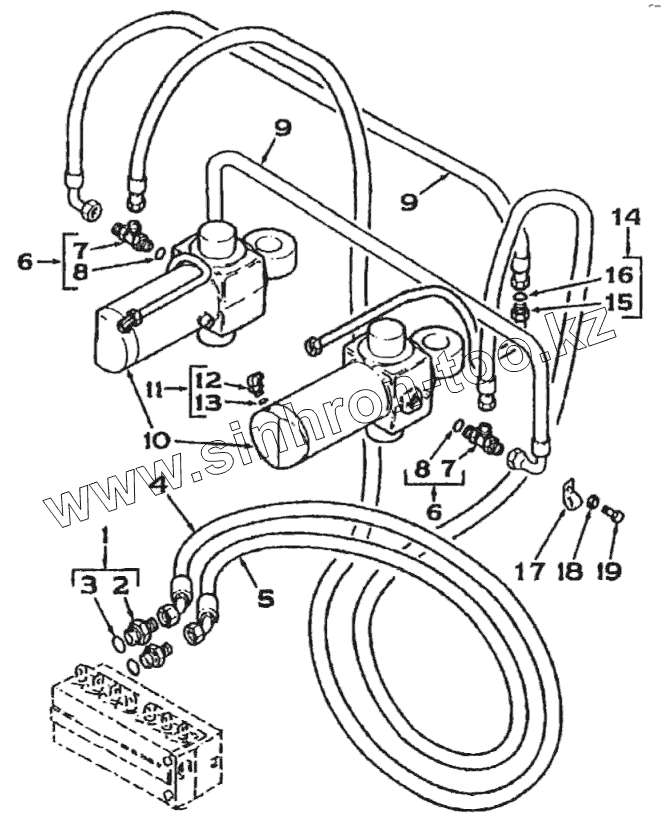

Каталог запасных частей к технике: RM-Terex TLB-815. Гидрооборудование экскаваторное - компоненты поворота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10а
11
12
13
14
14
14
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 835013М91 Муфта в сборе
2 358735X1 Муфта
3 835024М1 Кольцевое уплотнение
4 6107455М91 Шланг правого поворота в сборе
5 6107456М91 Шланг левого поворота в сборе
6 358728X91 Тройник в сборе
7 358809X1 Тройник
8 831497М1 Уплотнение
9 6100716М91 Шланг объединяющий механизма поворота
10 1Н0021 Цилиндр в сборе
10 1Н0019 Цилиндр в сборе
10а 1ТН0036 Цилиндр в сборе
11 357197X91 Угольник
12 357196X1 Угольник
13 831452М1 Кольцевое уплотнение
14 1Н0009 Труба в сборе, левая
14 1ТН0037М91 Труба сдвига поворотной стрелы влево в сборе
14 1Н0010 Труба в сборе, правая
14 1ТН0039М91 Труба сдвига поворотной стрелы вправо в сборе
15 Труба Труба
16 1850747М2 Уплотнение
17 3517114М1 Р-зажим
18 390972X1 Шайба
19 339228X1 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
