Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM. 4067 76073 Valve Hoses

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
14
14
15
16
16
17
17
17
17
17
17
18
18
18
19
19
19
19
19
19
20
20
20
20
20
20
21
22
22
23
23
23
24
24
25
26
27
28
28
29

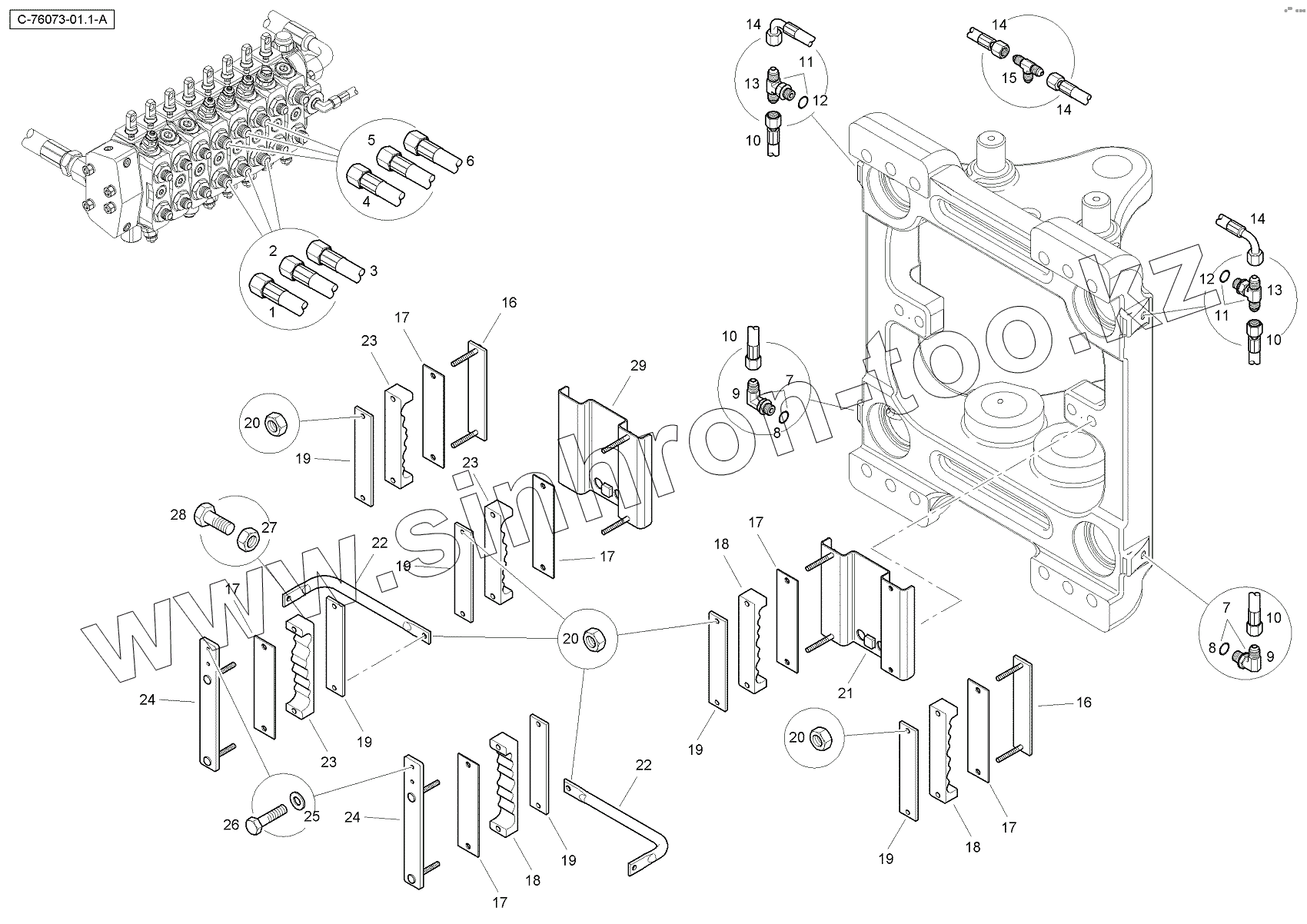

Позиция на иллюстрации Заводской номер детали Название детали
1 6112732M91 Hose Assembly - Valve Swing Bucket Head End
2 6112730M91 Hose Assy - Boom/Dipper Dipper He
3 6112728M91 Hose Assy - Valve To Swing Boom Rod End
4 6112731M91 Hose Assembly - Valve To Swing Bucket Rod End
5 6112729M91 Hose Assy - Valve To Swing Dipper Rod End
6 6112727M91 Hose Assy - Valve To Swing Boom Head End
7 358761X91 Угольник
8 831496M1 Уплотнительное кольцо
9 ELBOW Угольник
10 6114062M91 Патрубок в комплекте - Ss Вертикальный зажим
11 358827X91 Тройник
12 831496M1 Уплотнительное кольцо
13 TEE Tee
14 6114061M91 Патрубок в комплекте - Ss Горизонтальный зажим
15 356558X1 Тройник
16 6112759M91 Зажим патрубка - В сборе
17 6112755M1 Прокладка
18 6112756M1 Зажим патрубка
19 6112757M1 Пластина зажима
20 394367X1 Гайка
20 339169X1 Гайка
21 339169X1 Гайка
22 6112763M91 Зажимная пластина патрубка в сборе
23 T102082 Опора патрубка
24 6114064M1 Зажим патрубка
25 6112754M91 Кронштейн патрубка в сборе
26 390971X1 Шайба
27 339804X1 Болт
28 339169X1 Гайка
28 394367X1 Гайка
29 339123X1 Болт
30 6112764M91 Зажимная пластина патрубка в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
