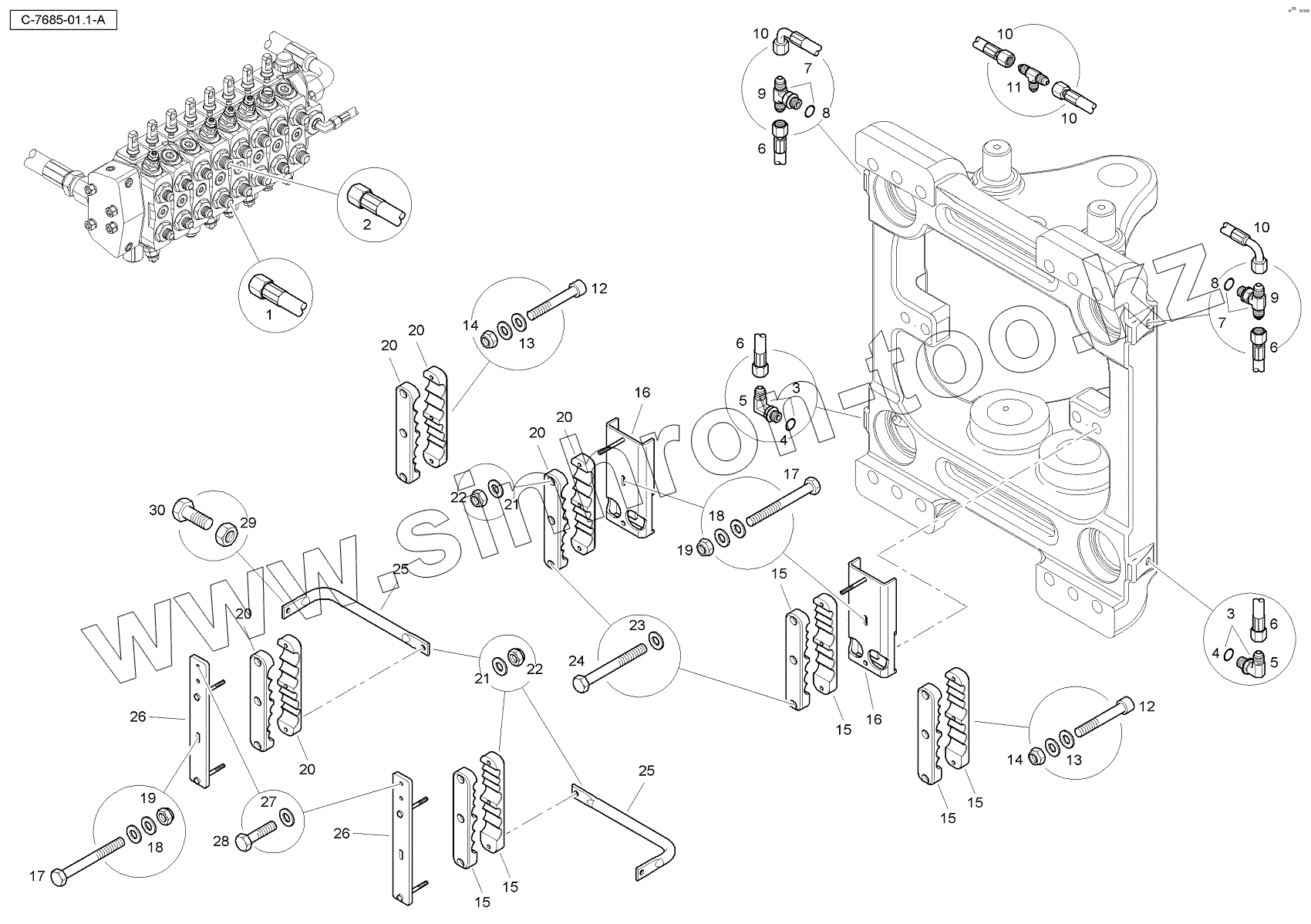

Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM. 4067 76068 Valve Hoses

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
10
10
11
12
12
13
13
14
14
15
15
15
15
15
15
16
16
17
17
18
18
19
19
20
20
20
20
20
20
21
21
22
22
23
24
25
25
26
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 T123143 Hose Assy - Bucket He
2 T123144 Hose Assy - Bucket Re
3 358761X91 Угольник
4 831496M1 Уплотнительное кольцо
5 ELBOW Угольник
6 6114062M91 Патрубок в комплекте - Ss Вертикальный зажим
7 358827X91 Тройник
8 831496M1 Уплотнительное кольцо
9 TEE Tee
10 6114061M91 Патрубок в комплекте - Ss Горизонтальный зажим
11 356558X1 Тройник
12 3001757X1 Machine Screw Hex Socket Cap
13 390971X1 Шайба
14 1441500X1 Гайка
15 T123168 Clamp LH
16 T123736 Hose Bracket
17 339244X1 Bolt
18 390971X1 Шайба
19 1441500X1 Гайка
20 T123165 Clamp RH
21 390971X1 Шайба
22 1441500X1 Гайка
23 390971X1 Шайба
24 339244X1 Bolt
25 T102082 Опора патрубка
26 T123735 Hose Bracket W/A
27 390971X1 Шайба
28 339804X1 Болт
29 394367X1 Гайка
30 339123X1 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
