Каталог запасных частей к технике: RM-Terex TLB840SM, TLB840PM. 4067 25029 Charge Air Tubes

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

5

6

6

6

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

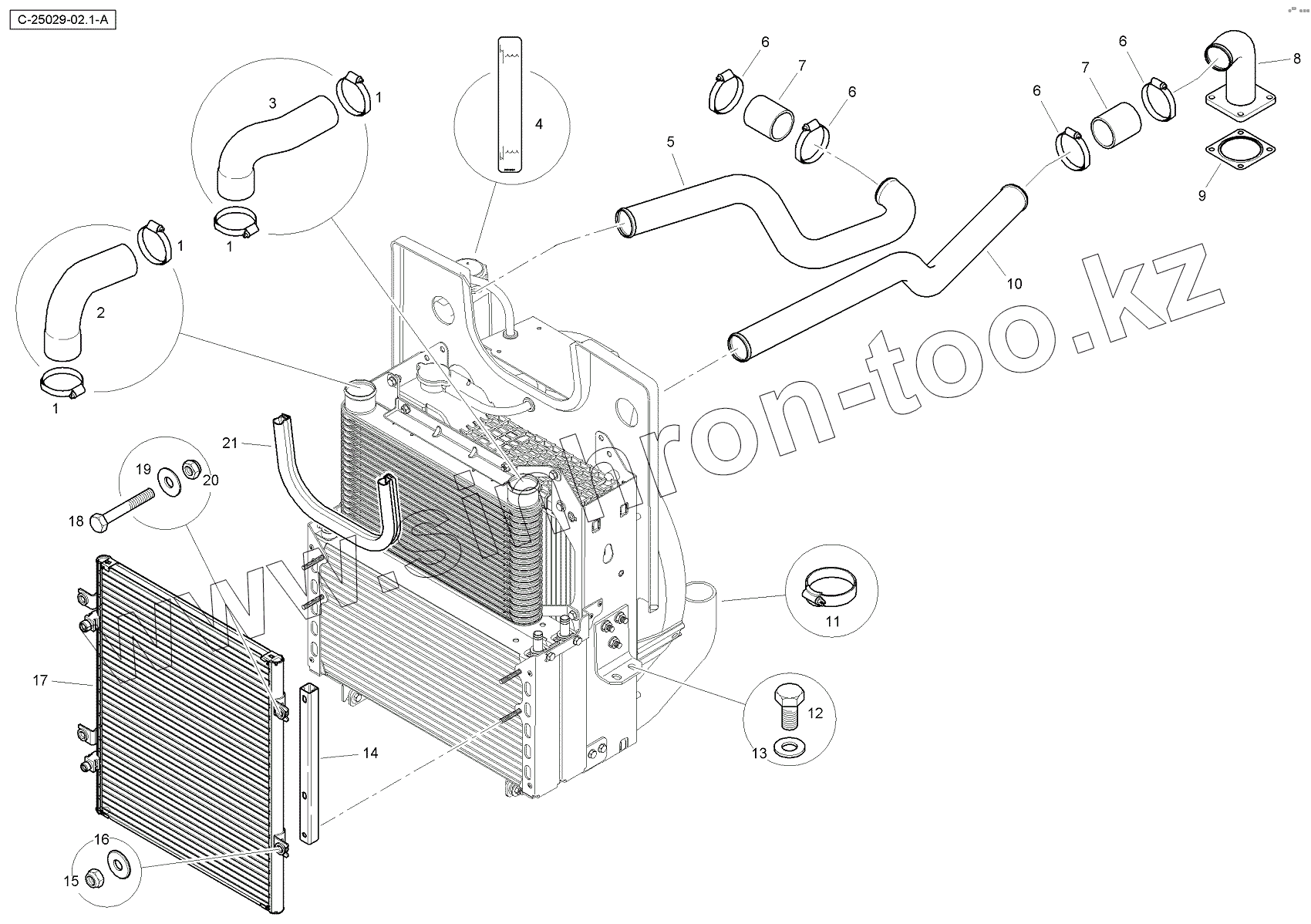

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6114400M1		Clip, Hose
2	T119915		Charge Air Hose
3	T119914		Charge Air Hose
4	6100661M1		Decal
5	T101783		Charge Air Pipe
6	6114400M1		Clip, Hose
7	T101221		Hose
8	T123566		Elbow
9	T125622		Gasket
10	T101784		Charge Air Hose
11	3517415M1		Зажим
12	3009505X1		Болт
13	385363X1		Шайба
14	T104424		Bracket
15	394367X1		Гайка
16	391039X1		Шайба
17	T101189		Condenser
18	339291X1		Винт
19	391039X1		Шайба
20	394367X1		Гайка
21	T105520		Edge Seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
