Каталог запасных частей к технике: RM-Terex TL-310. Hydraulic Cylinder - Lifting Frame Tl3100>

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

12

13

13

14

15

16

17

18

19

20

21

22

23

25

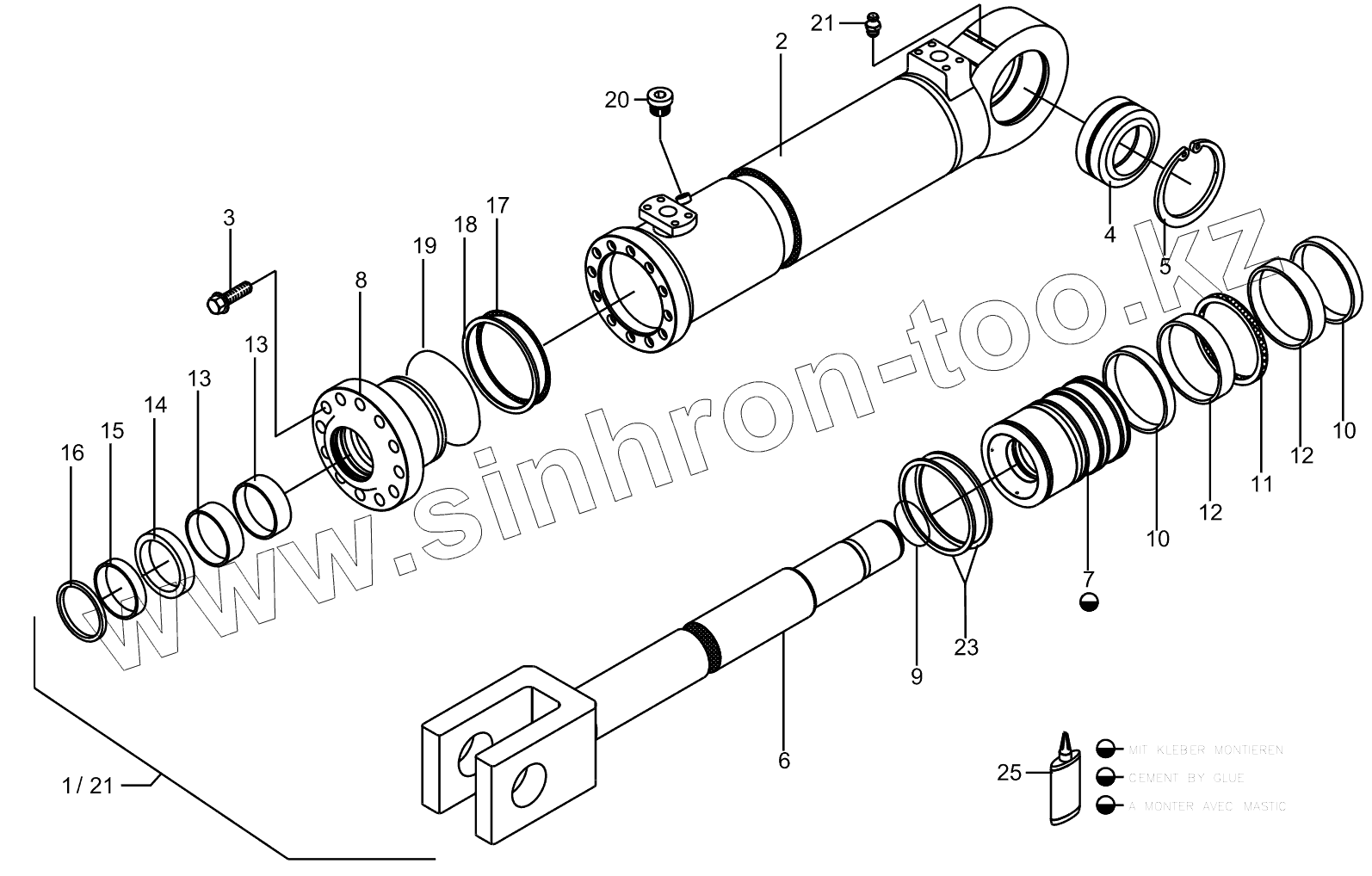

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6501841000		Hydraulic-Cylinder
2	6501841003		Zylinderrohr Kpl.
3	1017341441		Bolt
4	1950000442		Linkage Bearing
5	1456622177		Circlip
6	6501841011		Kolbenstange Kpl.
7	0501841015		Daempfungskolben
8	0501841017		Fuehrungsbuechse
9	1970956867		O-Ring
10	5060510125		Piston Guide Strap
11	1634943130		Piston Seal
12	5060510183		Guidance Ring Hgw
13	5060507076		Rod Guide Ring
14	1965956895		Rod Seal
15	5060502085		Rod Seal
16	1974955080		Scraber Ring
17	1971958531		O-Ring
18	1966960131		Back Up Ring
19	1971958421		O-Ring
20	1912060452		Plug
21	1976991004		Seal Kit
22	1607003008		Grease Nipple
23	5074609300		Disk Ring
25	MCS001036A		Lock Fluid

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
