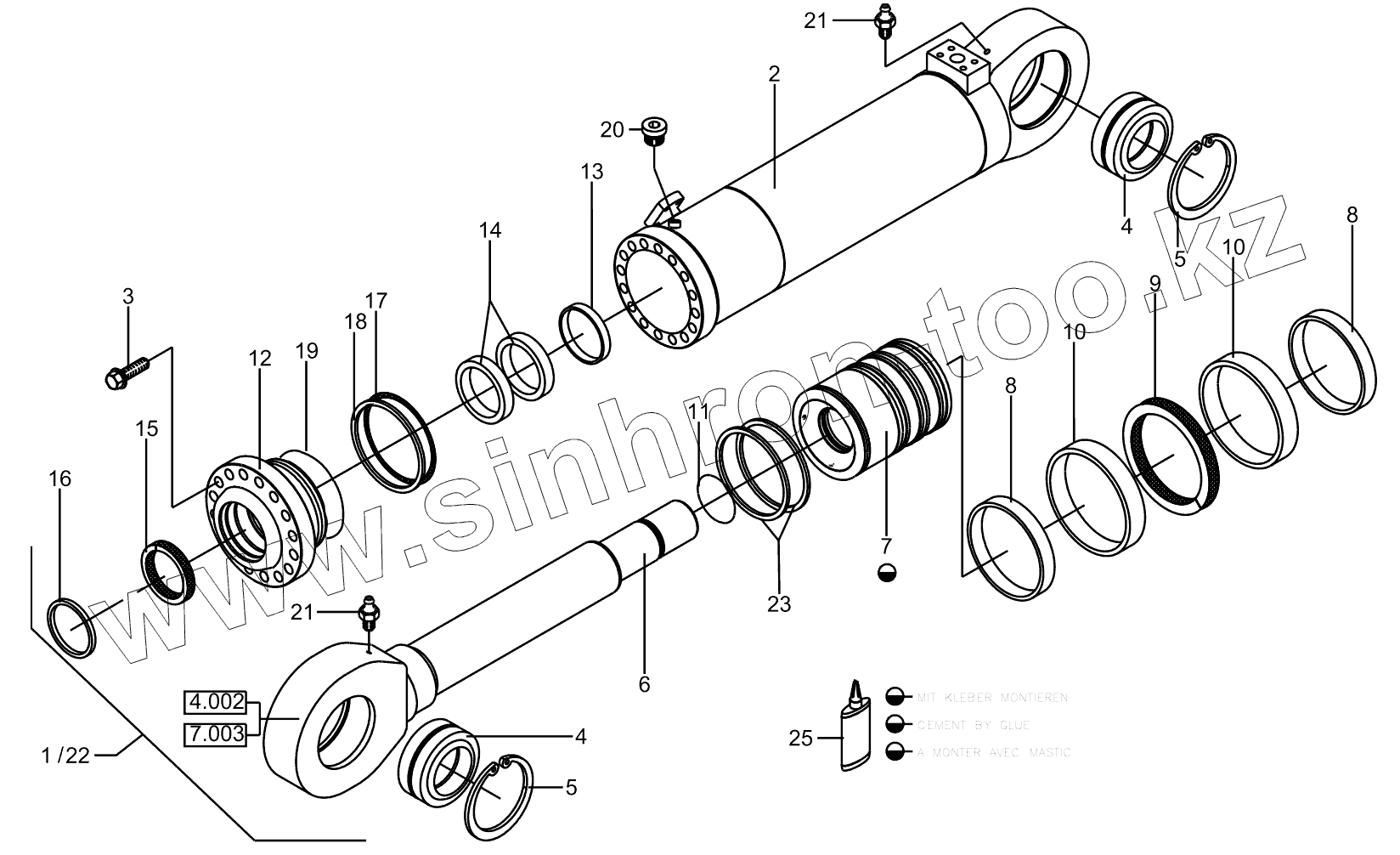

Каталог запасных частей к технике: RM-Terex TL-310. Hydraulic Cylinder - Dumping Tl03100> Z160/100

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6501886500		Hydraulic Cylinder
2	6501886503		Zylinderrohr Kpl.
3	1017341441		Bolt
4	1950000444		Linkage Bearing
5	1456622082		Circlip
6	6501886511		Kolbenstange
7	0501886515		Daempfungskolben
8	5060510155		Piston Ring Guidan
9	1634935210		Piston Seal
10	5060510187		Guidance Ring
11	1971956591		O-Ring
12	0501886517		Fuehrungsbuechse
13	5060502100		Rod Guide Ring
14	5060507082		Rod Guide Ring
15	1965956100		Rod Seal
16	1965956168		Scraper Ring
17	1971958539		O-Ring
18	1966954360		Back Up Ring
19	3591410810		O Ring
20	1912060452		Plug
21	1607003008		Grease Nipple
22	1976991003		Seal Kit
23	5074609304		Disk Ring
25	MCS001036A		Lock Fluid

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
