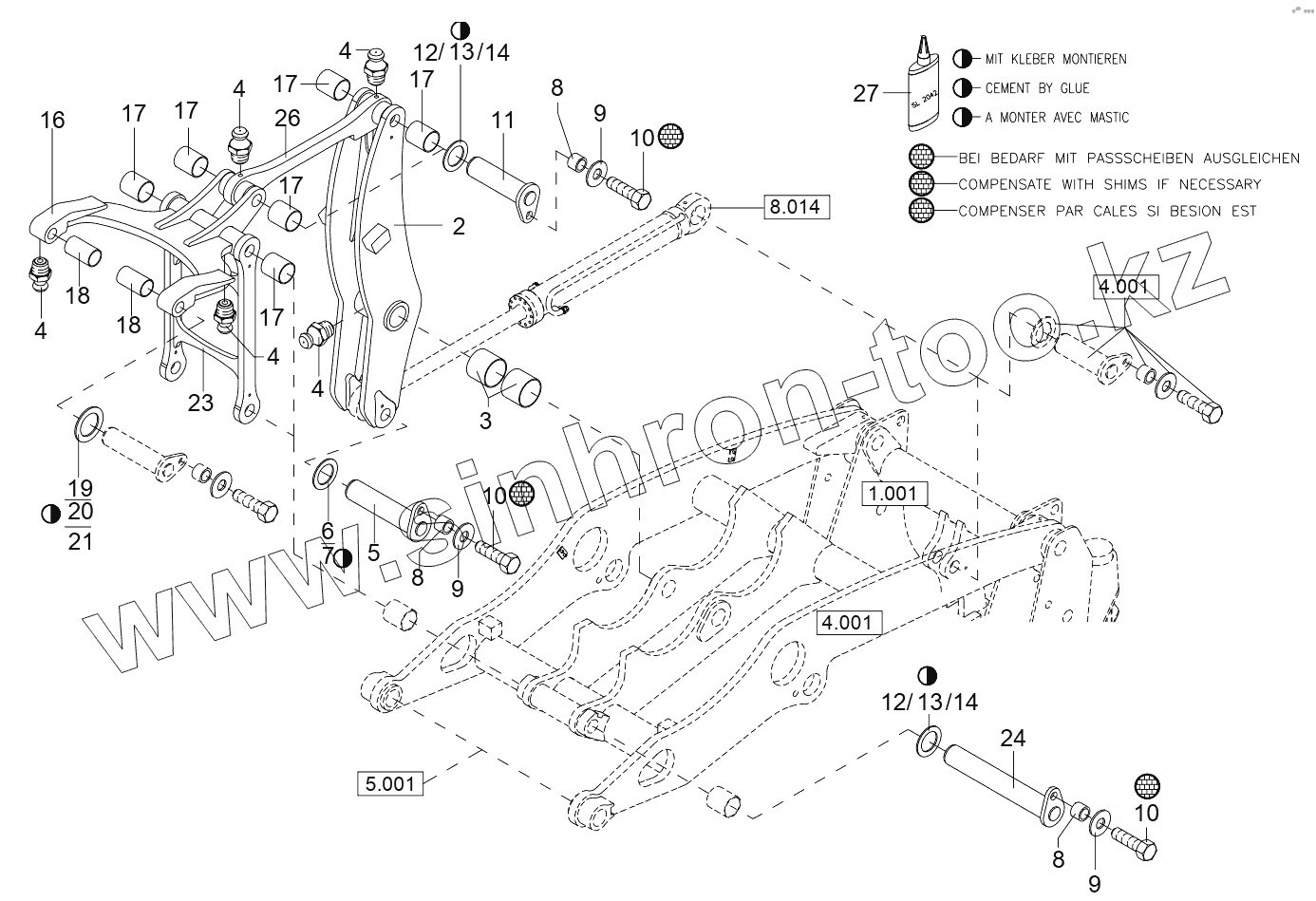

Каталог запасных частей к технике: RM-Terex TL-260. LOADING EQUIPMENT 2
2
3
4
4
4
4
4
5
6
7
8
8
8
9
9
9
10
10
10
11
12
12
13
13
14
14
16
17
17
17
17
17
17
18
18
19
20
21
23
24
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 6457023001 | TILTING LEVER | |
| 3 | 5809625664 | BUSHING | |
| 4 | 1607003010 | Grease Nipple | |
| 5 | 0190024050 | PIN | |
| 6 | 0202524052 | WASHER | |
| 7 | 0202524054 | WASHER | |
| 8 | 0156029033 | Spacer | |
| 9 | 1343707061 | Washer | |
| 10 | 1008707829 | Hexagon Bolt | |
| 11 | 0175106030 | Pin | |
| 12 | 1309412834 | SHIM | |
| 13 | 1309412825 | SHIM | |
| 14 | 1309412918 | SHIM | |
| 16 | 6457024001 | LINKAGE | |
| 17 | 5809625667 | Bushing | |
| 18 | 0500654019 | BUSHING | |
| 19 | 1309412924 | Shim | |
| 20 | 1309412931 | SHIM | |
| 21 | 1309412936 | SHIM | |
| 23 | 6456025101 | REVERSING LEVER | |
| 24 | 0485525010 | PIN | |
| 26 | 6456025501 | ROD | |
| 27 | MCS001035A | Loctite |
