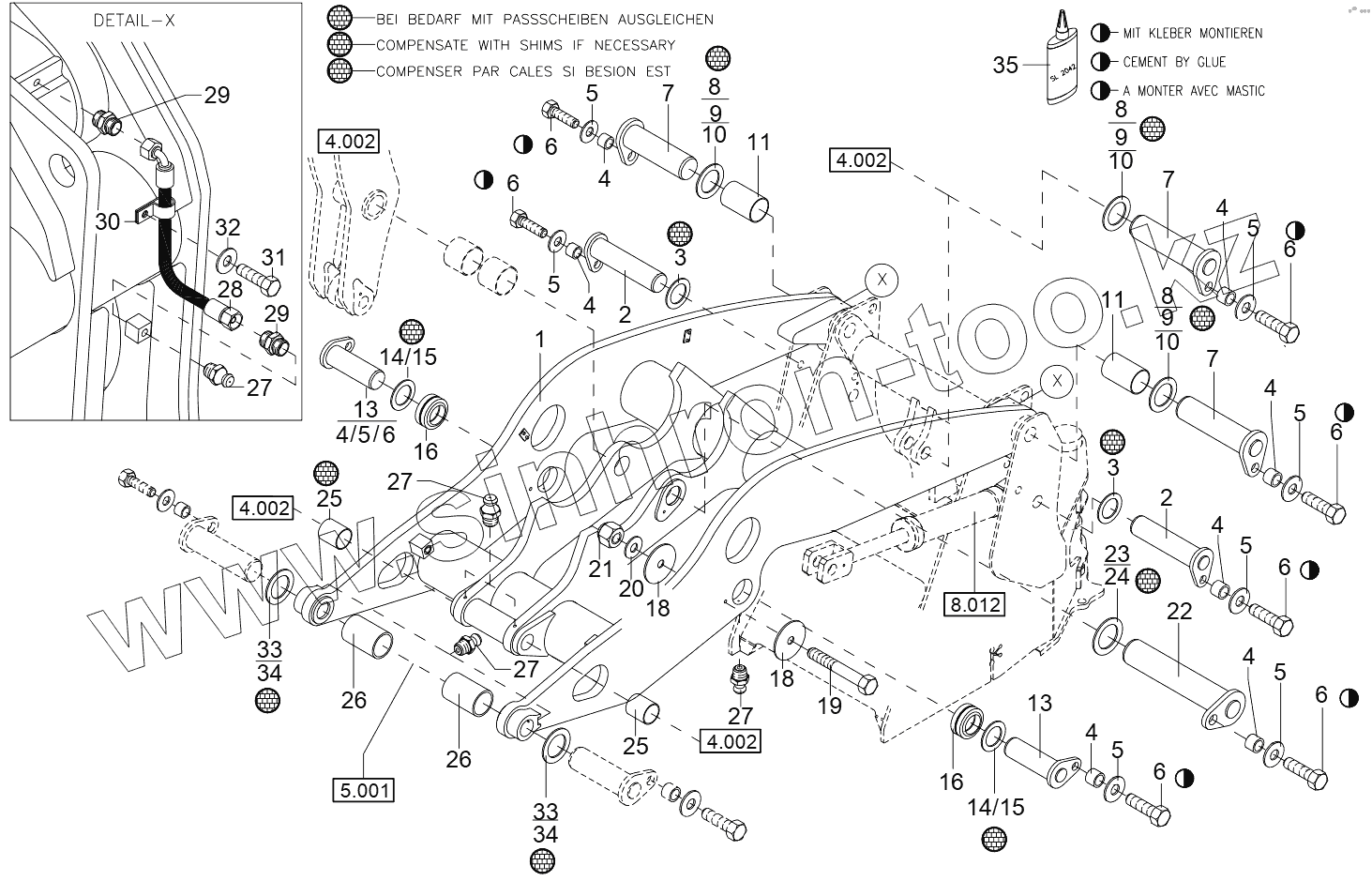

Каталог запасных частей к технике: RM-Terex TL-260. LOADING EQUIPMENT 1
1
2
2
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
13
13
14
14
15
15
16
16
18
18
19
20
21
22
23
24
25
25
26
26
27
27
27
27
28
29
29
30
31
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6457020001 | LIFT FRAME | |
| 2 | 0331002010 | PIN | |
| 3 | 1309412834 | SHIM | |
| 4 | 0156029033 | Spacer | |
| 5 | 1343707061 | Washer | |
| 6 | 1008707829 | Hexagon Bolt | |
| 7 | 0331002025 | Pin | |
| 8 | 1309412635 | WASHER | |
| 9 | 0202524052 | WASHER | |
| 10 | 0202524054 | WASHER | |
| 11 | 5809625655 | BUSHING | |
| 13 | 0176105230 | Pin | |
| 14 | 1309412013 | SHIM | |
| 15 | 1309412918 | SHIM | |
| 16 | 1951000215 | LINKAGE BEARING | |
| 18 | 0455021010 | Washer | |
| 19 | 1007707231 | Hexagon Bolt | |
| 20 | 1290707022 | Washer | |
| 21 | 1212251014 | Nut | |
| 22 | 0485521015 | PIN | |
| 23 | 1309412135 | Washer | |
| 24 | 1309412418 | Washer | |
| 25 | 5809625667 | Bushing | |
| 26 | 0109505015 | BUSHING | |
| 27 | 1607003010 | Grease Nipple | |
| 28 | 0457021020 | HOSE | |
| 29 | 1915060551 | Fitting | |
| 30 | 5000136710 | Hose Clip | |
| 31 | 1008707517 | Hexagon Bolt | |
| 32 | 1290707018 | Washer | |
| 33 | 0157624143 | Shim | |
| 34 | 0223002245 | Washer | |
| 35 | MCS001035A | Loctite |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
