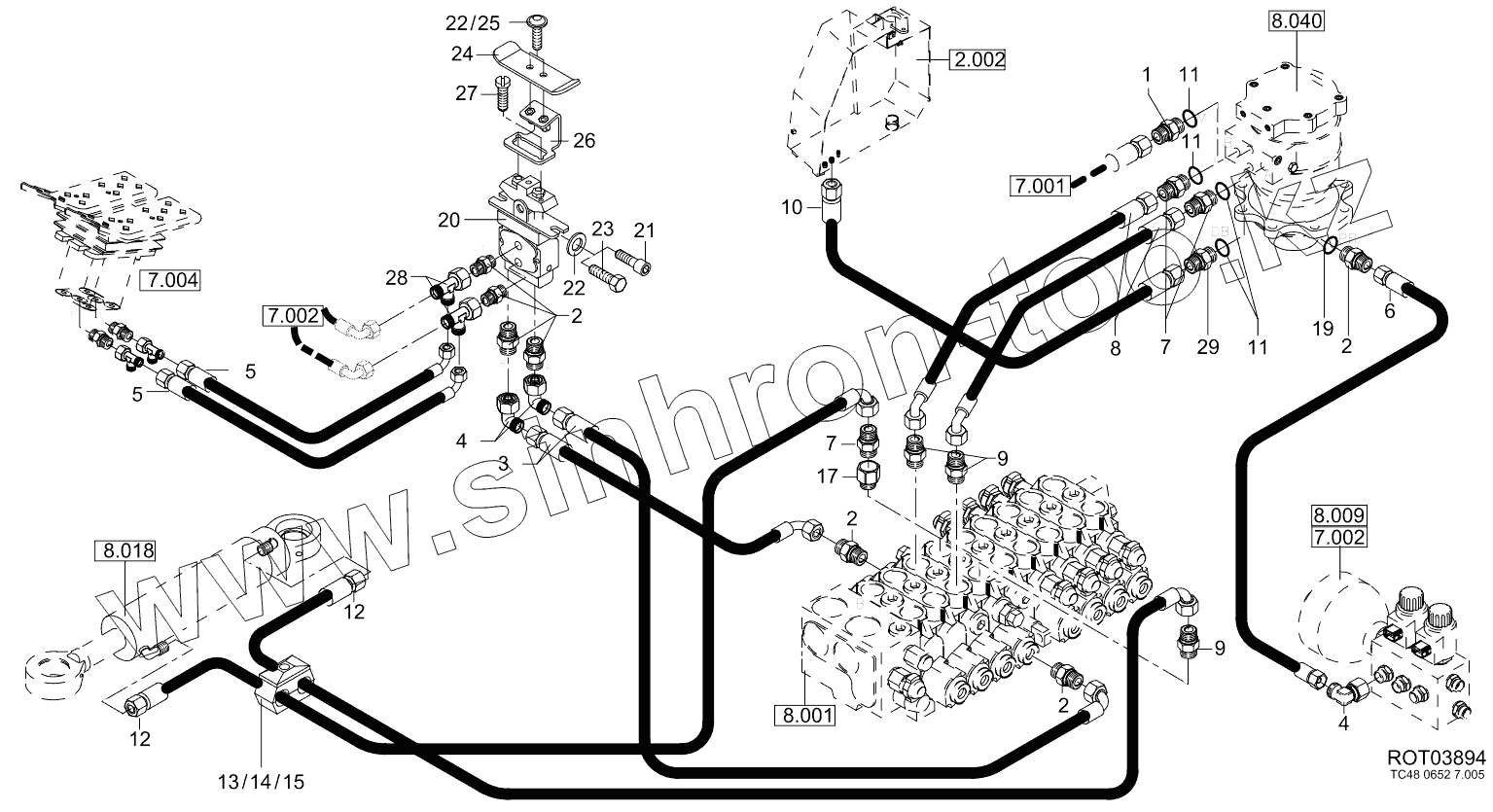

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1915060464		Fitting
2	1915060255		Fitting
3	4506261351		Hose
4	1924060151		Fitting
5	4506040351		Hose
6	4506064351		Hose
7	1915060263		Straight Fitting G
8	4192085368		Hose
9	1915060264		Fitting
10	4110120189		Hose
11	1970956618		O-Ring
12	4912210375		Hose Line
13	5660199783		Hose Clip
14	5660200230		Cover Plate
15	1007707319		Hexagon Bolt
17	1934060372		Fitting Redsd
19	1971956216		O-Ring
20	5167659756		Pilot Control Valve
21	1045707018		Screw
22	1290707018		Washer
23	1008707318		Hexagon Bolt
24	6216009057		Tilt Pedal
25	1069020018		Bolt
26	6216009056		Pedal Fitting
27	1069020512		Bolt
28	1919060351		Fitting
29	1915060261		Fitting

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
