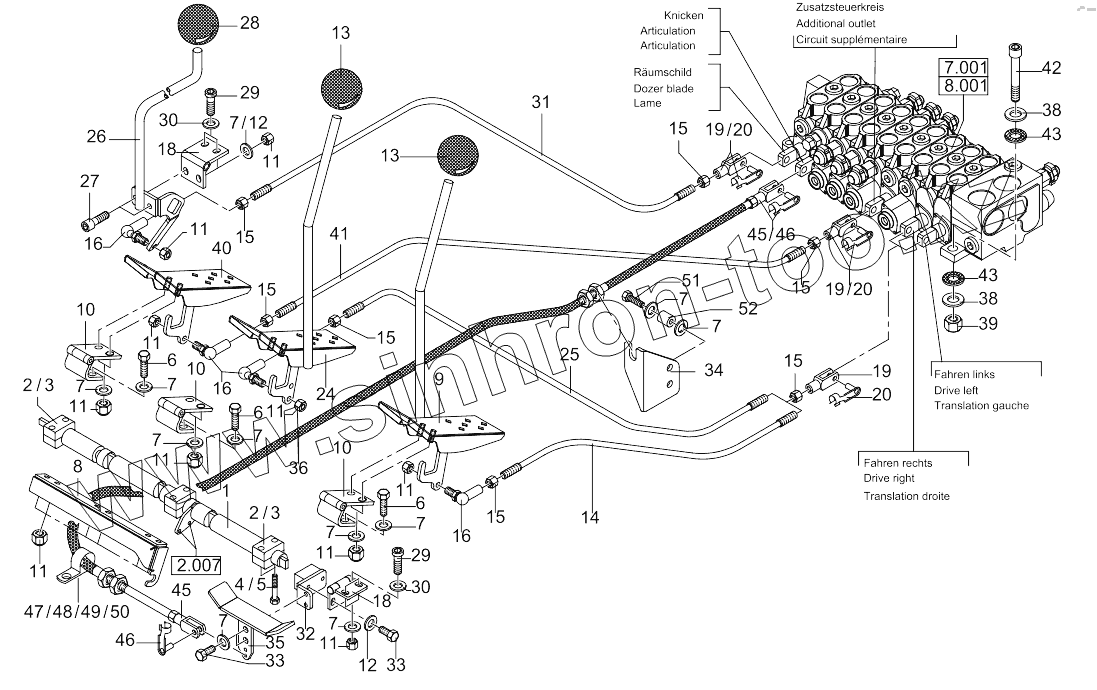

Каталог запасных частей к технике: RM-Terex TC35. Valve Control Mechanic

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
9
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
13
13
14
15
15
15
15
15
15
15
16
16
16
18
18
19
19
19
20
20
20
24
25
26
27
28
29
29
30
30
31
32
33
33
34
35
36
38
38
39
40
41
42
43
43
45
45
46
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 0186609510 Shaft Assembly
2 5660199611 Hose Clip
3 5660200115 Cover
4 1007707214 Hexagon Bolt
5 1290707014 Washer
6 1008707318 Hexagon Bolt
7 1343707057 Washer
8 6186609514 Bracket
9 6186609524 Pedal Assy - Left
10 5426585595 Hinge
11 1212251011 Nut
12 1290707018 Washer
13 1576000512 Handle
14 0190709610 Stud
15 1210707011 Nut
16 1798707104 Angle Joint
18 5426585596 Hinge
19 1796707404 Clevis
20 5509206617 Pin
24 6186609525 Pedal Assy - Right
25 0190709611 Link Rod
26 6186609530 Lever
27 1045707318 Bolt
28 1541930726 Ball Knob
29 1069020318 Bolt
30 1290020018 Washer
31 0190709613 Stud
32 6186609543 Locking
33 1008707817 Hexagon Bolt
34 6191854504 Angle
35 6186609540 Pedal
36 5692657789 Cable
37 1007707818 Hexagon Bolt
38 1307707020 Washer
39 1212251013 Nut
40 6186609520 Pedal Assy
41 0190709612 Threaded Rod
42 1045707824 Pan Head Screw
43 1978000028 Rubber Washer
45 1796707005 Clevis
46 5509206620 Pin
47 5000210399 Hose Clip
48 1008707213 Hexagon Bolt
49 1212251009 Hexagon Nut
50 1343707055 Washer
51 1007707519 Hexagon Bolt
52 0188814219 Spacer Bushing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
