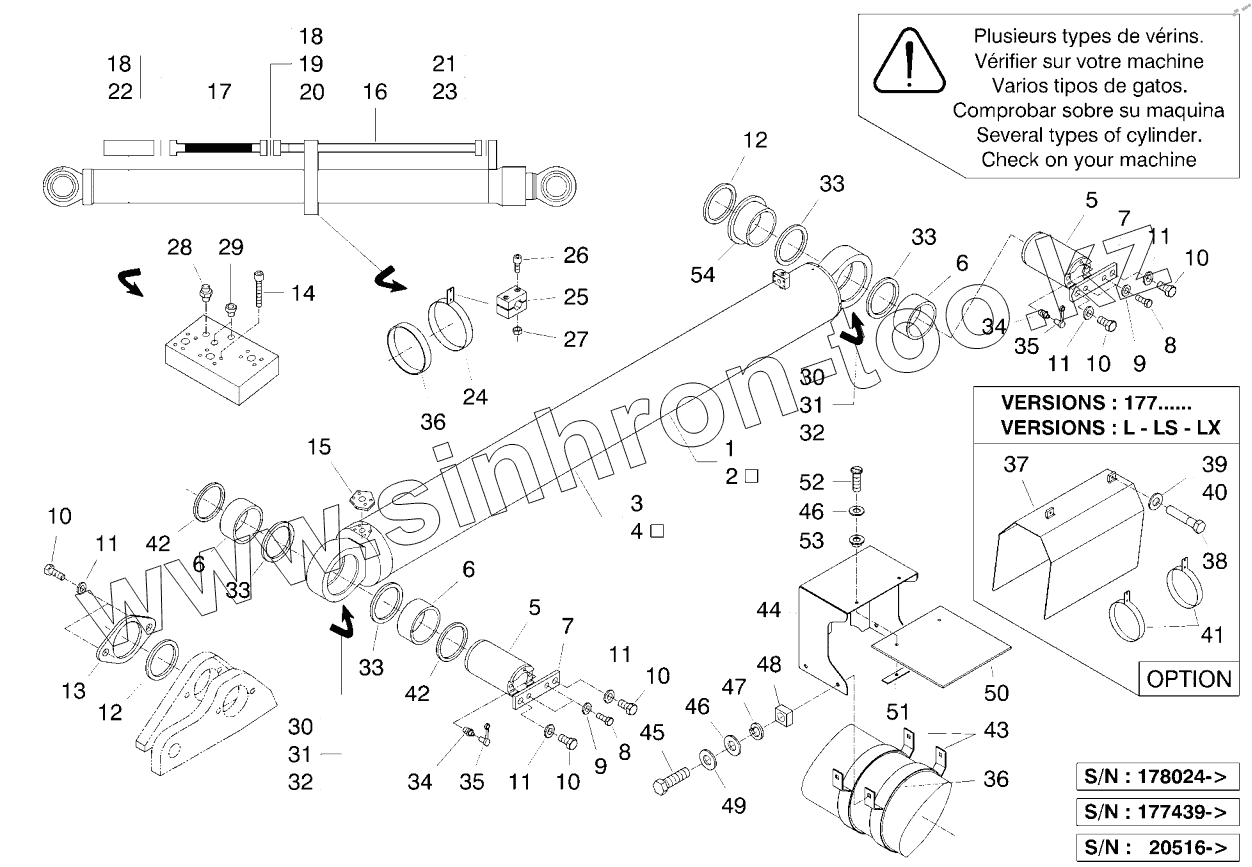

Каталог запасных частей к технике: RM-Terex CD TFC45LX hc SIDER. CYLINDER ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
7
7
8
8
9
9
10
10
10
10
10
11
11
11
11
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
33
33
34
34
35
35
36
36
37
38
39
40
41
42
42
43
44
45
46
46
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
1 H5846814 CYLINDER
2 Z8549651 SET OF SEALS
3 J5846815 CYLINDER
4 W8649699 SET OF SEALS
5 E6427699 PIN
6 R8328798 BUSHING
7 Q0223091 PLATE
8 X0033854 SCREW
9 P0528898 WASHER
10 N1733039 SCREW
11 Q0528899 WASHER
12 T5245466 WELD.WASHER
13 X6024089 WASHER
14 G6232914 SCREW
15 A6151074 PLATE
16 V7337617 PIPE
17 V6742239 HOSE
18 D0330421 O RING
19 H6232984 SCREW
20 U0234158 NUT
21 L1130483 PIPE
22 G6232983 SCREW
23 J6232985 SCREW
24 H6536998 MOUNTING CLIP
25 B4120382 CONNECTION
26 E0232902 SCREW
27 C2334548 NUT
28 D0437555 UNION
29 L2437481 PLUG
30 A8128706 SPACER
31 G0340038 JOINT
32 W0036268 LOCKING RING
33 P5245485 SPACER
34 V0445805 GREASE NIPPLE
35 D0141407 GREASE NIPPLE COVER
36 V3440428 STRIP
37 M7144501 COVER
38 T0033827 SCREW
39 E0034711 WASHER
40 W0035003 WASHER
41 D6736933 MOUNTING CLIP
42 S2228601 SPACER
43 D6636998 COLLAR
44 C6540443 COVER
45 A0232622 SCREW
46 W5145258 WASHER
47 A0234715 WASHER
48 L6234574 NUT
49 R1441494 WASHER
50 M6540452 PROTECTOR
51 U6622845 BRACKET
52 F6233005 SCREW
53 D2334549 NUT
54 L2129097 BUSHING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
