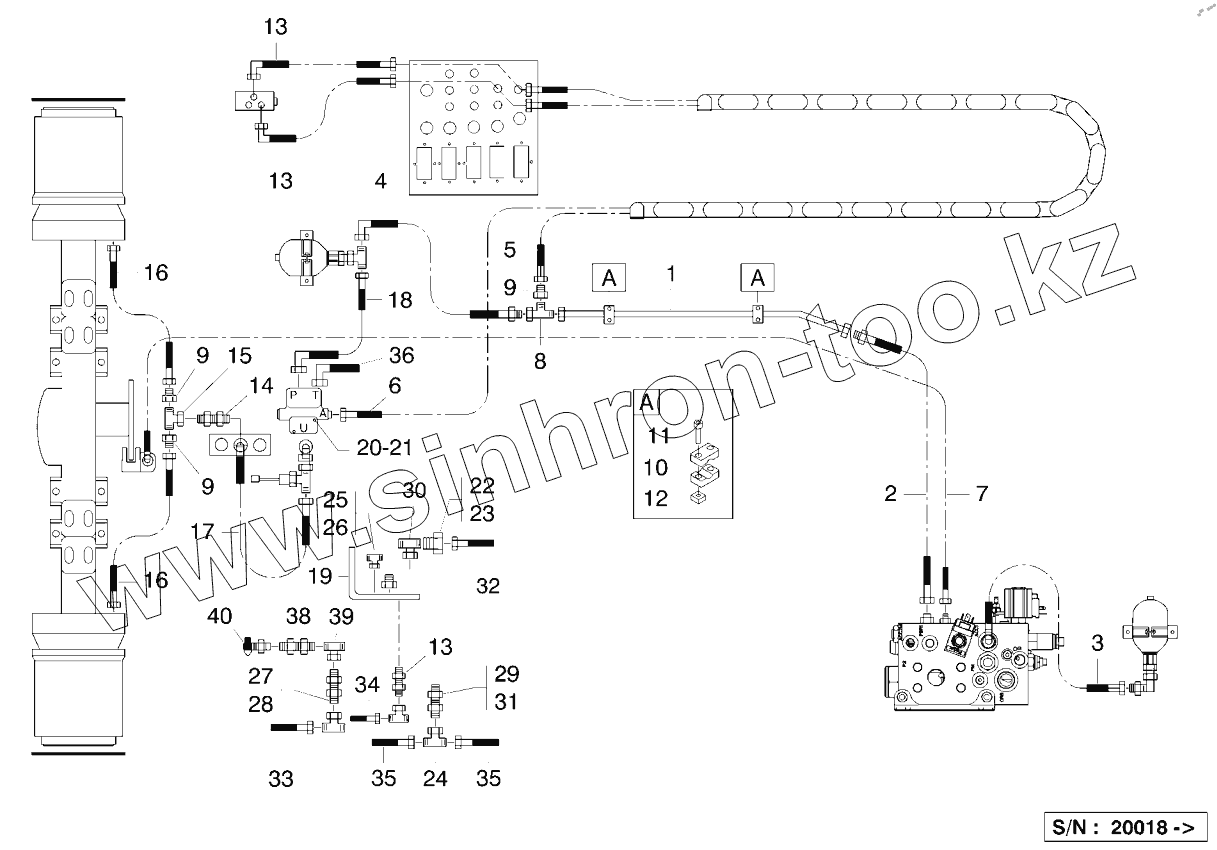

Каталог запасных частей к технике: RM-Terex CD TFC45LX hc SIDER. BRAKE HYD. CIRCUIT

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

11

12

13

13

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

35

36

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	E9547166		PIPE
2	P6642252		HOSE
3	G9331911		HOSE
4	B6742244		HOSE
5	F9331956		HOSE
6	B6242270		HOSE
7	Z6842269		HOSE
8	W1137278		T PIECE
9	Z4937547		UNION
10	C3020385		BRACKET
11	B0032914		SCREW
12	P2034570		NUT
13	M6042203		HOSE
14	E4937575		UNION
15	V1137208		T-PIECE
16	R9331920		HOSE
17	T7731927		HOSE
18	J6642270		HOSE
19	M8725682		SUPPORT
20	A0032913		SCREW
21	C2334548		NUT
22	W7737588		UNION
23	R6843343		VALVE
24	D0137267		T-PIECE
25	Z1137234		T-PIECE
26	Z1137234		T-PIECE
27	L7237535		UNION
28	U3437598		UNION
29	S4937587		UNION
30	S1137274		TE PIECE
31	H7237509		CONNECTION
32	P6642275		HOSE
33	K6842233		HOSE
34	R9331920		HOSE
35	M7431909		HOSE
36	A6642262		HOSE
38	C7437512		UNION
39	F1137240		T PIECE
40	S3244442		UNION

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
