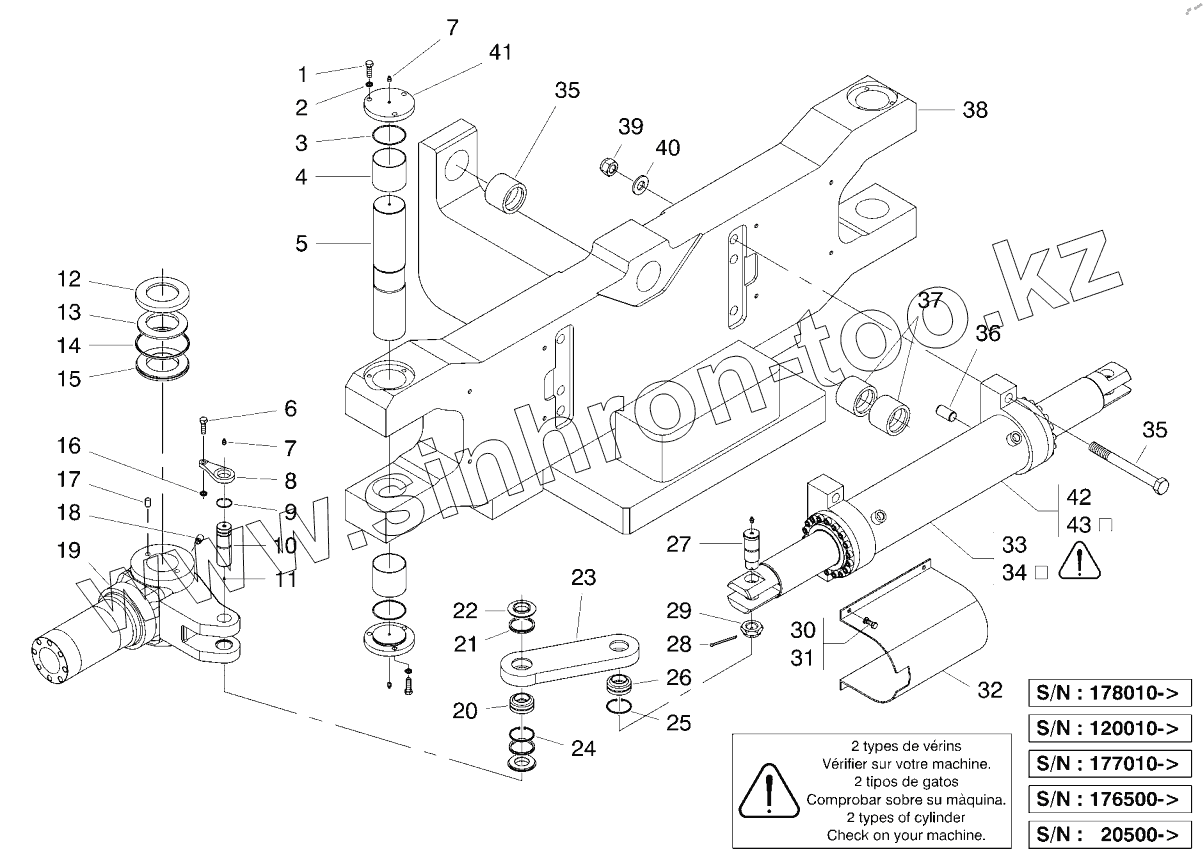

Каталог запасных частей к технике: RM-Terex CD TFC45LX hc SIDER. AXLE
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C6733827 | SCREW | |
| 2 | A5545461 | WASHER | |
| 3 | E6430459 | O-RING | |
| 4 | W8428784 | BUSH | |
| 5 | C6129939 | PIN | |
| 6 | D6733828 | SCREW | |
| 7 | A0245847 | GREASE | |
| 8 | E8742718 | LEVER | |
| 9 | L0336247 | LOCKING RING | |
| 10 | D6129940 | PIN | |
| 11 | F6737464 | NUT | |
| 12 | B5545462 | DISK | |
| 13 | C5545463 | DISK | |
| 14 | F6430460 | O-RING | |
| 15 | D5545464 | DISK | |
| 16 | U0234963 | DISHED PLATE SPRING | |
| 17 | S0235766 | LOCKING PIN | |
| 18 | K6527639 | GRUB SCREW | |
| 19 | T5446532 | SPINDLE | |
| 20 | A6140057 | JOINT | |
| 21 | G6451092 | SEAL | |
| 22 | E5545465 | SPACER | |
| 23 | F8742719 | LINK | |
| 24 | N0336249 | LOCKING RING | |
| 25 | P0336250 | LOCKING RING | |
| 26 | B6140058 | JOINT | |
| 27 | E6129941 | PIN | |
| 28 | H0235527 | LOCKING PIN | |
| 29 | G6434555 | NUT | |
| 30 | Q6733816 | SCREW | |
| 31 | N5545450 | WASHER | |
| 32 | R6540410 | COVER | |
| 33 | S5946804 | STEERING CYLINDER | |
| 34 | B8749661 | REPAIR SET GASKET | |
| 35 | E6733829 | SCREW | |
| 36 | T0235767 | LOCKING PIN | |
| 37 | X8428785 | BUSH | |
| 38 | U5446533 | AXLE | |
| 39 | H6434556 | NUT | |
| 40 | F5545466 | WASHER | |
| 41 | S6540411 | COVER | |
| 42 | L5946867 | STEERING CYLINDER | |
| 43 | F8849623 | REPAIR SET GASKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
