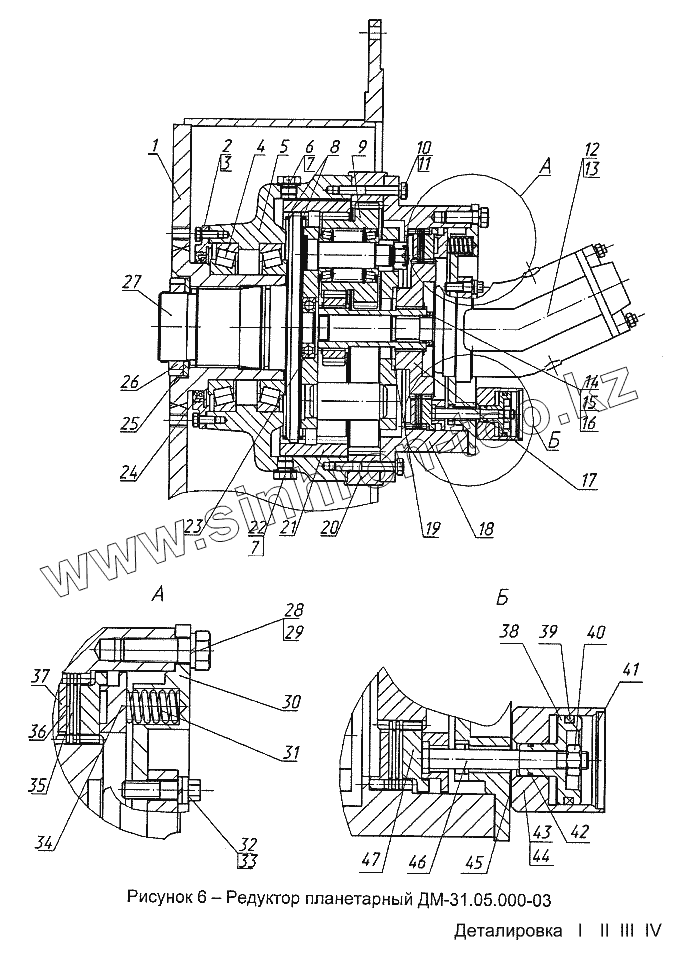

Каталог запасных частей к технике: Раскат ДУ-97. Редуктор планетарный ДМ-31.05.000-03
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
13
13
14
15
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДУ-64.141.015 | Ступица | |
| 1 | ДУ-63.103.480 | Кронштейн | |
| 2 | ДМ-31.01.063 | Крышка | |
| 3 | ДМ-31.00.003 | Прокладка | |
| 4 | [Подшипник 7728 нестандартный] | Подшипник 7728 нестандартный | |
| 5 | ДМ-31.00.001-01 | Полукорпус | |
| 5 | ДМ-31.00.001 | Полукорпус | |
| 6 | ДМ-56.12.007-01 | Пробка | |
| 7 | ДУ-52.01.03.308 | Прокладка | |
| 8 | ДМ-30.00.083 | Кольцо | |
| 9 | ДМ-30.00.050 | Водило | |
| 10 | ДМ-30.00.036-03 | Болт | |
| 11 | [Шайба 12.65Г.0121 ГОСТ6402] | Шайба 12.65Г.0121 ГОСТ6402 | |
| 12 | [Гидромотор 310.2.28.01.03 ТУ-22-1.016-234-87] | Гидромотор 310.2.28.01.03 ТУ-22-1.016-234-87 | |
| 12 | [Гидромотор 310.3.56.00.06 ТУ-22-1.020-100-95] | Гидромотор 310.3.56.00.06 ТУ-22-1.020-100-95 | |
| 13 | ДУ-73.183.004 | Прокладка | |
| 13 | ДУ-63.103.015 | Прокладка | |
| 14 | ДМ-30.00.089 | Вкладыш | |
| 15 | ДМ-30.00.091 | Кольцо стопорное | |
| 15 | ДМ-03.00.001-02 | Шпонка | |
| 16 | ДМ-31.01.023 | Кольцо | |
| 17 | ДМ-31.0.008-01 | Муфта | |
| 17 | ДМ-31.01.012 | Вал-шестерня | |
| 17 | ДМ-31.01.003 | Муфта | |
| 18 | ДМ-31.01.085 | Полукорпус | |
| 19 | ДМ-30.00.042 | Шайба | |
| 20 | ДМ-31.01.046-01 | Эпицикл | |
| 21 | ДМ-31.01.086 | Муфта центральная | |
| 22 | ДМ-56.12.007 | Пробка | |
| 23 | [Подшипник 208 ГОСТ8338-75] | Подшипник 208 ГОСТ8338-75 | |
| 24 | [Манжета 2.1-170х200-1 ГОСТ8752-79] | Манжета 2.1-170х200-1 ГОСТ8752-79 | |
| 25 | ДМ-30.00.037 | Шайба | |
| 26 | ДМ-30.00.094 | Гайка | |
| 27 | ДМ-30.00.074 | Вал-шестерня | |
| 28 | [Болт М16-8gх40.58.019 ГОСТ7798] | Болт М16-8gх40.58.019 ГОСТ7798 | |
| 29 | [Шайба 16.65Г.0121 ГОСТ6402-70] | Шайба 16.65Г.0121 ГОСТ6402-70 | |
| 30 | ДМ-31.02.083 | Крышка | |
| 31 | ДМ-55.13.002 | Пружина | |
| 32 | ДМ-20.04.002 | Болт | |
| 33 | [Шайба 12.65Г.0121 ГОСТ6402-70] | Шайба 12.65Г.0121 ГОСТ6402-70 | |
| 34 | ДМ-31.02.084 | Диск | |
| 35 | ДМ-30.00.029 | Диск | |
| 36 | М-30.00.028 | Диск | |
| 37 | ДМ-31.02.091 | Кольцо | |
| 38 | ДМ-30.00.023 | Поршень | |
| 39 | [Кольцо 050-060-58-2-2 ГОСТ18829] | Кольцо 050-060-58-2-2 ГОСТ18829 | |
| 40 | ДМ-14.03.001-04 | Гайка М12х1,25 | |
| 41 | ДМ-31.01.039-01 | Крышка | |
| 42 | [Кольцо 018-022-25-2-2 ГОСТ18829-73] | Кольцо 018-022-25-2-2 ГОСТ18829-73 | |
| 43 | ДМ-31.01.038 | Корпус | |
| 44 | ДМ-1.01.038-01 | Корпус | |
| 45 | ДМ-30.00.041 | Прокладка | |
| 46 | ДМ-31.02.082-01 | Тяга | |
| 47 | ДМ-31.02.085-04 | Диск |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
