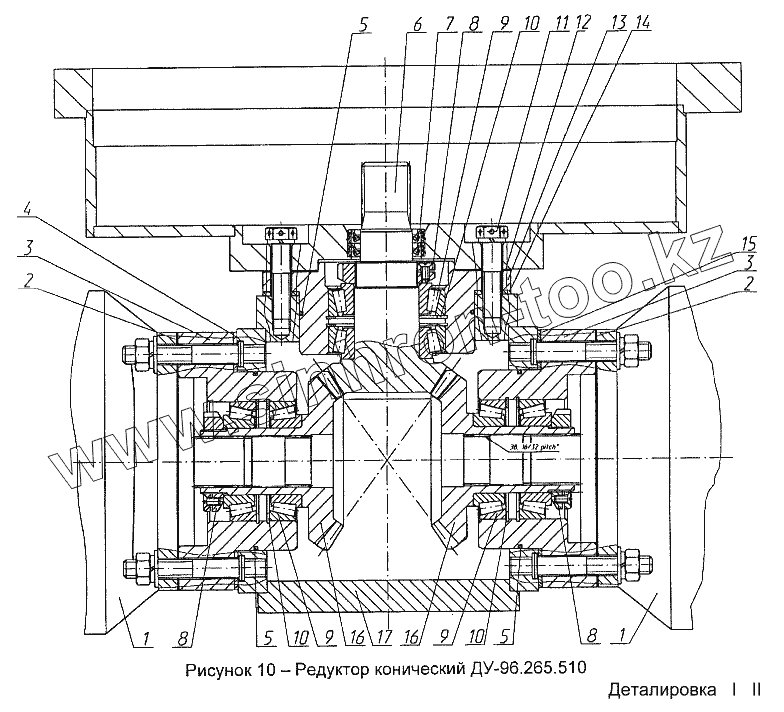

Каталог запасных частей к технике: Раскат ДУ-97. Редуктор конический ДУ-96.265.510
1
1
1
1
1
1
2
2
3
3
4
5
5
5
6
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Насос НП-90 ТУ4791-011-27450895-2002] | Насос НП-90 ТУ4791-011-27450895-2002 | |
| 1 | [Насос НП-90 Р ТУ4791-011-27450895-2002] | Насос НП-90 Р ТУ4791-011-27450895-2002 | |
| 1 | [Насос НП-90 ТУ4791-011-27450895-2002] | Насос НП-90 ТУ4791-011-27450895-2002 | |
| 2 | ДМ-08.01.001-08 | Прокладка уплотняющая | |
| 3 | ДУ-96.265.084 | Стакан | |
| 4 | ДУ-96.265.097 | Компенсатор (S=1мм) | |
| 5 | ДУ-96.265.103 | Кольцо | |
| 6 | ДУ-96.265.101 | Вал-шестерня | |
| 7 | [Манжета 1.1-40х60-1 ГОСТ8752] | Манжета 1.1-40х60-1 ГОСТ8752 | |
| 8 | ДМ-14.02.002 | Гайка | |
| 9 | [Подшипник 7510А ГОСТ27365] | Подшипник 7510А ГОСТ27365 | |
| 10 | ДМ-05.02.001-07 | Кольцо | |
| 11 | ДМ-20.01.001-20 | Болт | |
| 12 | ДМ-08.01.001-13 | Прокладка уплотнительная | |
| 13 | ДУ-96.265.085 | Стакан | |
| 14 | ДУ-96.265.097-02 | Компенсатор (S=3мм) | |
| 15 | ДУ-96.265.097-01 | Компенсатор (S=2мм) | |
| 16 | ДУ-96.265.102 | Колесо | |
| 17 | ДУ-96.265.240 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
