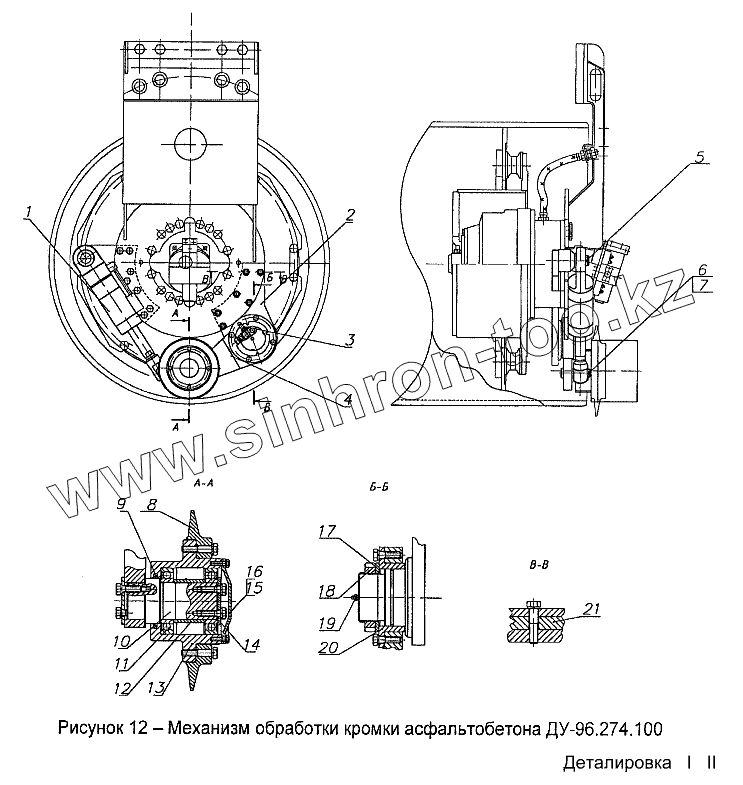

Каталог запасных частей к технике: Раскат ДУ-97. Механизм обработки кромки асфальтобетона ДУ-96.274.100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДМ-70.004.000-06 | Гидроцилиндр 16-80х40х100 | |
| 2 | ДУ-96.274.110 | Опора | |
| 3 | ДУ-98.294.021 | Ниппель | |
| 4 | ДУ-96.274.003 | Рычаг | |
| 5 | ДУ-63.114.003 | Шайба | |
| 6 | ДУ-73.183.708 | Кольцо | |
| 7 | ДУ-96.274.015 | Пластина | |
| 8 | ДУ-96.274.013 | Диск отрезной | |
| 9 | ДУ-98.294.039 | Кольцо | |
| 10 | ДУ-98.294.009 | Ось | |
| 11 | [Подшипник 60214 ГОСТ7242] | Подшипник 60214 ГОСТ7242 | |
| 12 | ДУ-98.294.014 | Втулка | |
| 13 | ДУ-98.294.038 | Корпус | |
| 14 | ДМ-17.01.001-02 | Шайба упорная | |
| 15 | ДУ-98.294.001 | Крышка | |
| 16 | ДУ-98.294.015 | Прокладка | |
| 17 | ДМ-30.00.037 | Шайба | |
| 18 | ДМ-30.00.094 | Гайка | |
| 19 | [Масленка 1.2.Ц6 ГОСТ19853-74] | Масленка 1.2.Ц6 ГОСТ19853-74 | |
| 20 | ДУ-96.274.011 | Стакан | |
| 21 | ДУ-96.274.007 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
