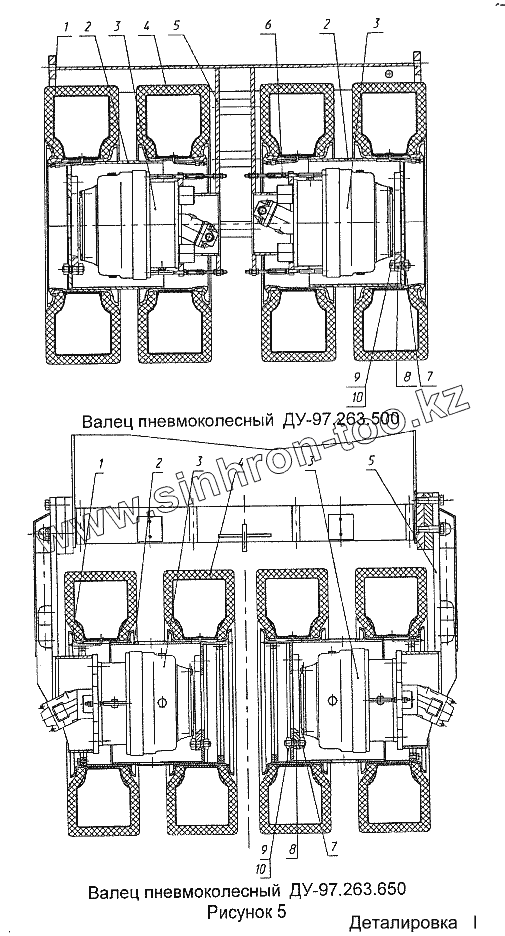

Каталог запасных частей к технике: Раскат ДУ-96. Валец пневмоколесный ДУ-97.263.650
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
5
5
5
6
7
7
8
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДУ-64.141.120 | Обод | |
| 2 | ДУ-97.263.530 | Обод | |
| 2 | ДУ-97.263.660 | Обод | |
| 3 | ДМ-31.01.000-04 | Редуктор планетарный | |
| 3 | ДМ-31.01.000-04.03 | Редуктор планетарный | |
| 4 | [Шина пневмоколесная 11.00-20 мод.213 ТУ38404-29-79-92] | Шина пневмоколесная 11.00-20 мод.213 ТУ38404-29-79-92 | |
| 5 | ДУ-97.263.510 | Опора | |
| 5 | ДУ-97.263.640 | Опора | |
| 6 | ДУ-97.263.501 | Шпилька | |
| 7 | ДУ-52.02.00.001 | Гайка | |
| 8 | ДУ-52.02.01.108 | Шпилька | |
| 9 | ДМ-14.03.001-10 | Гайка | |
| 10 | ДУ-58.03.11.202 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
