Каталог запасных частей к технике: Раскат ДУ-94. Валец вибрационный ДУ-94М.425.000
13
14
15
16
17
20
21
22
23
24
25
26

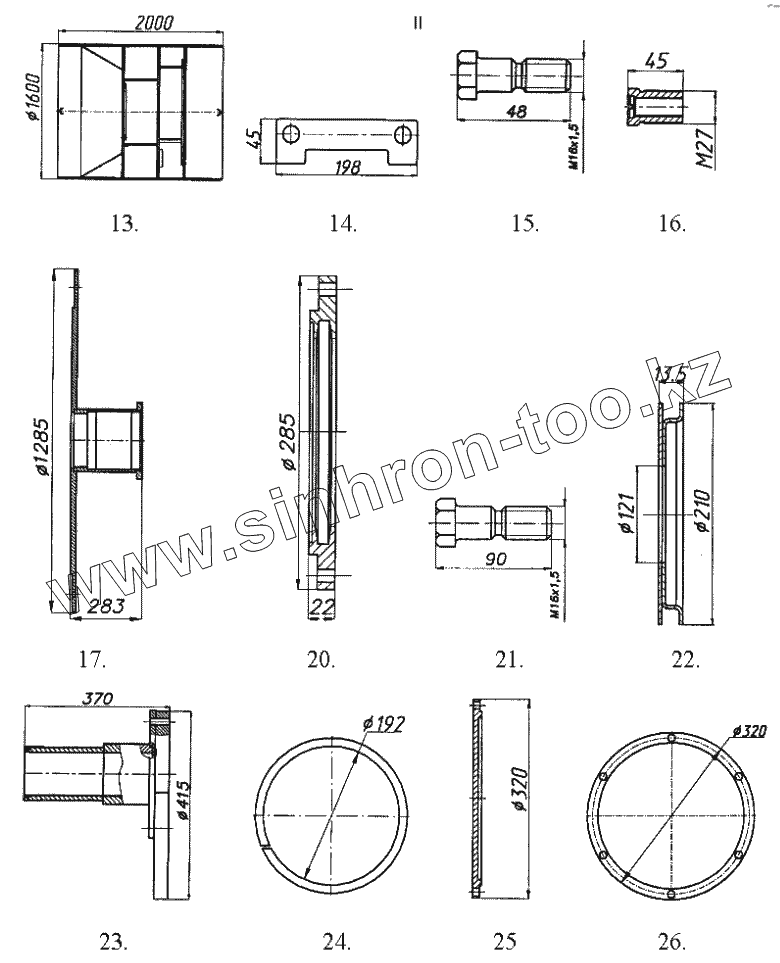

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | ДУ-84.187.360 | Валец | |
| 14 | ДУ-58А.03.16.088 | Шайба | |
| 15 | ДМ-20.03.001-10 | Болт | |
| 16 | ДУ-84.187.136 | Футорка | |
| 17 | ДУ-70.102.110 | Опора | |
| 20 | ДУ-70.102.104 | Крышка | |
| 21 | ДМ-20.03.001-12 | Болт | |
| 22 | ДУ-48А-02-70.01 | Крышка | |
| 23 | ДУ-94М.425.010 | Опора | |
| 24 | ДУ-49А-02-11 | Кольцо | |
| 25 | ДУ-84.187.045 | Крышка | |
| 26 | ДУ-84.187.063 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
