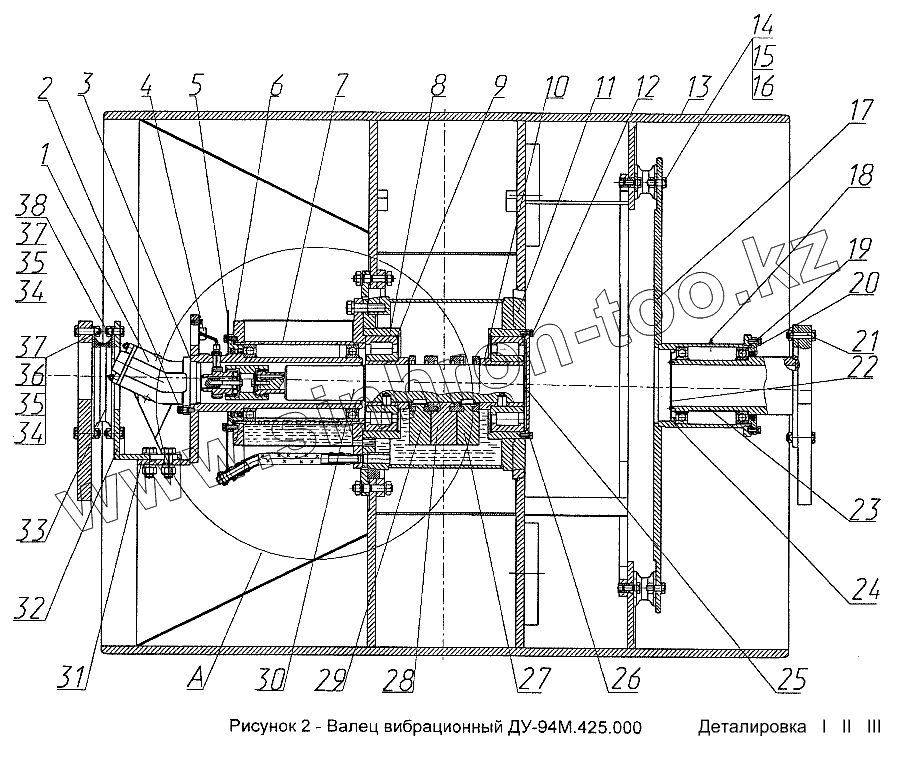

Каталог запасных частей к технике: Раскат ДУ-94. Валец вибрационный ДУ-94М.425.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 310.3.56.00 | Гидромотор ТУ43-1.020-100-95 | |
| 2 | ДМ-55.01.008 | Болт | |
| 3 | ДУ-63.103.015 | Прокладка | |
| 4 | ДМ-48.00.058 | Кожух | |
| 5 | ДУ-84.187.065 | Указатель | |
| 6 | ДУ-84.187.147 | Крышка | |
| 7 | ДУ-84.187.190 | Ступица | |
| 8 | [Подшипник 30-42626М ГОСТ8328-75] | Подшипник 30-42626М ГОСТ8328-75 | |
| 9 | ДМ-05.03.001-06 | Кольцо | |
| 10 | ДУ-84.187.055 | Втулка | |
| 11 | ДУ-84.187.300 | Опора | |
| 12 | ДМ-20.01.001-05 | Болт | |
| 13 | ДУ-84.187.360 | Валец | |
| 14 | ДУ-58А.03.16.088 | Шайба | |
| 15 | ДМ-20.03.001-10 | Болт | |
| 16 | ДУ-84.187.136 | Футорка | |
| 17 | ДУ-70.102.110 | Опора | |
| 18 | [Масленка 1.1.Ц6 ГОСТ19853] | Масленка 1.1.Ц6 ГОСТ19853 | |
| 19 | [Подшипник 130 ГОСТ8338] | Подшипник 130 ГОСТ8338 | |
| 20 | ДУ-70.102.104 | Крышка | |
| 21 | ДМ-20.03.001-12 | Болт | |
| 22 | ДУ-48А-02-70.01 | Крышка | |
| 23 | ДУ-94М.425.010 | Опора | |
| 24 | ДУ-49А-02-11 | Кольцо | |
| 25 | ДУ-84.187.045 | Крышка | |
| 26 | ДУ-84.187.063 | Прокладка | |
| 27 | ДУ-84.187.058 | Дебаланс неподвижный | |
| 28 | ДУ-84.187.056 | Дебаланс подвижный | |
| 29 | ДУ-84.187.058-01 | Дебаланс неподвижный | |
| 30 | ДУ-84.187.049 | Вал | |
| 31 | ДУ-84.187.330 | Кронштейн | |
| 32 | ДУ-84.187.120 | Кронштейн | |
| 33 | Д-728-05-50 | Амортизатор | |
| 34 | ДУ-58.03.11.203 | Планка | |
| 35 | ДУ-58.03.11.188 | Планка | |
| 36 | ДМ-20.03.001-05 | Болт | |
| 37 | ДМ-14.03.001-05 | Гайка | |
| 38 | ДМ-20.03.001-01 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
